Многофункциональные раскройные комплексы iECHO

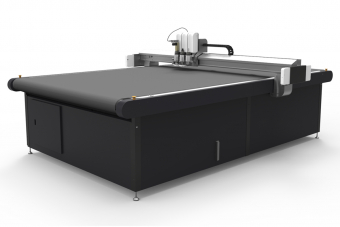

Универсальные раскройные комплексы (режущие плоттеры) iECHO представляют собой цифровую автоматическую систему скоростной резки для использования в различных производственных отраслях. Эта система может с высочайшей точностью осуществлять сквозную резку, надсечку, фрезерование, перфорацию, нанесения маркировки и черчение.
и подробную информацию по данному продукту
- Описание
- Характеристики
- Документы
- Видео (9)
- Задать вопрос
-
Описание
Комплексы iECHO оснащены всем необходимым для обеспечения высокой производительности и высокого качества обработки различных крупногабаритных материалов, а также для простоты и удобства эксплуатации.

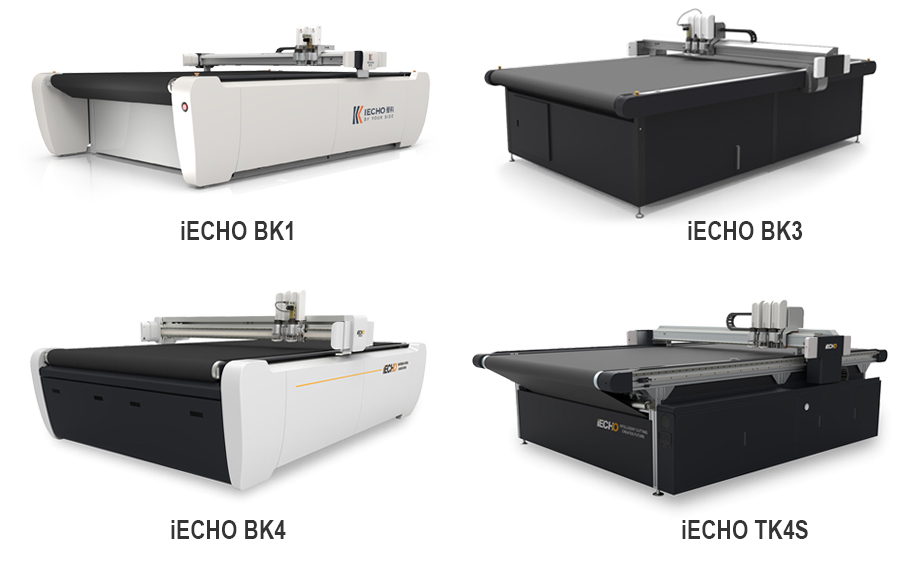

Универсальные раскройные комплексы iECHO представлены четырьмя сериями - BK, BK3, BK4 и TK4S.
Области применения раскройных комплексов iECHO- Интерьерная и наружная реклама
Раскройщики iECHO являются оптимальным решением для рекламно-производственных компаний. С их помощью можно осуществлять раскрой практически любых материалов, используемых в производстве наружной и интерьерной рекламы – картона, гофрокартона, пенокартона, пленок, баннеров, акрилового стекла, листового ПВХ, композитных панелей, гофрированных и сотовых пластиков. Эти высокоэффективные станки существенно повышают производительность и гарантируют высокое качество готовой продукции.
- Полиграфия и упаковка
Обычные вырубные машины, которые применяются в упаковочной отрасли, позволяют выпускать продукцию большими партиями с минимальной себестоимостью, но при выпуске «коротких» тиражей, а также при изготовлении пилотных образцов упаковочных изделий использование высекальных машин становится экономически неоправданным, так как на начальном этапе производства требует изготовления вырубного штампа и осуществления приладочных работ. Комплекс iECHO дает возможность просто и выгодно изготавливать образцы, единичные изделия и небольшие партии продукции и обрабатывать не только обычный картон, но и любые другие упаковочные материалы - гофрированный картон, монолитный и сотовый полипропилен, ПВХ и пр. Упаковочные ложементы из вспененного полиэтилена также могут быть изготовлены с помощью оборудования iECHO. Раскройный комплекс iECHO отличается высокой производительностью, позволяет выполнять заказы в оперативном порядке и в комплексе со специализированными САПР-системами является незаменимым решением для фабрик по производству упаковки. Машины для выборочного лакирования, как правило, значительно дороже машин для сплошного нанесения покрытия. Но осуществлять выборочное лакирование можно и с помощью машин для сплошного лакирования, если предварительно произвести обработку лакировальной резины на раскройщике iECHO.
- Автомобилестроение и авиастроение, производство автомобильных аксессуаров
Режущие плоттеры iECHO могут с успехом применяться для производства автомобильных ковриков, чехлов на сиденья, солнцезащитных шторок, изделий для шумо- и теплоизоляции.
- Машиностроение и приборостроение
Оборудование iECHO широко используется в производстве высокоточных прокладок и уплотнительных колец, при изготовлении различных деталей машин, механизмов, приборов. Комплекс iECHO способен резать резину, паронит, графит, асбест, маслостойкую волокнистую бумагу, кабельную бумагу, асбестовую бумагу, фторсодержащие материалы, такие как политетрафторэтилен (тефлон), синтетические и композитные материалы и многое другое.
- Раскрой сложных синтетических тканей для различных задач
Раскройщик iECHO позволяет заменить традиционные способы раскроя сложных синтетических тканей, требующие высоких трудовых затрат, и повысить эффективность обработки как минимум в 20 раз. С помощью этого устройства можно с высокой точностью резать материалы из углеродного, арамидного и стекловолокна, а также сверхвысокомолекулярного полиэтилена. Эти возможности широко применяются для производства специальной профессиональной экипировки.
- Спортивные товары
С помощью раскройщиков iECHO можно резать неметаллические материалы, используемые в производстве спортивных снарядов – полиэтилен для сноубордов, материалы на основе углерода и стекловолокна. iECHO является оптимальным технологическим решением, которое позволит повысить скорость производства спортивной продукции и обеспечить неизменное от партии к партии качество.
- Галантерея и изделия из кожи
Режущие комплексы iECHO – идеальный инструмент для галантерейной индустрии. Он позволяет изготавливать выкройки из таких материалов, как натуральная кожа, ПЭ, ПП и ЭВА без применения бумажных лекал. Раскройщик успешно применяется в производстве обуви, сумок и чемоданов, обложек для документов и книг, чехлов для мобильных устройств, папок, кошельков и очечников и т.д.
- Одежда и текстильная продукция
Раскройщики iECHO BK – оптимальное решение для швейной промышленности. Он позволяет оперативно чертить любые выкройки при конструировании изделий, наносить необходимую маркировку и осуществлять раскрой тканей, трикотажа, кожи и кожзаменителей для пошива одежды, аксессуаров, мебельной обивки. Управление и контроль всех операций осуществляются в режиме реального времени с помощью особой ERP-системы. Режущий плоттер iECHO BK может также стать прекрасным помощником в обучении студентов отраслевых учебных заведений, которые смогут в процессе освоения профессии сразу научиться пользоваться современными цифровыми технологиями.
Подробнее об областях применения планшетных раскройщиков iECHO вы можете ознакомиться в отдельной статье.

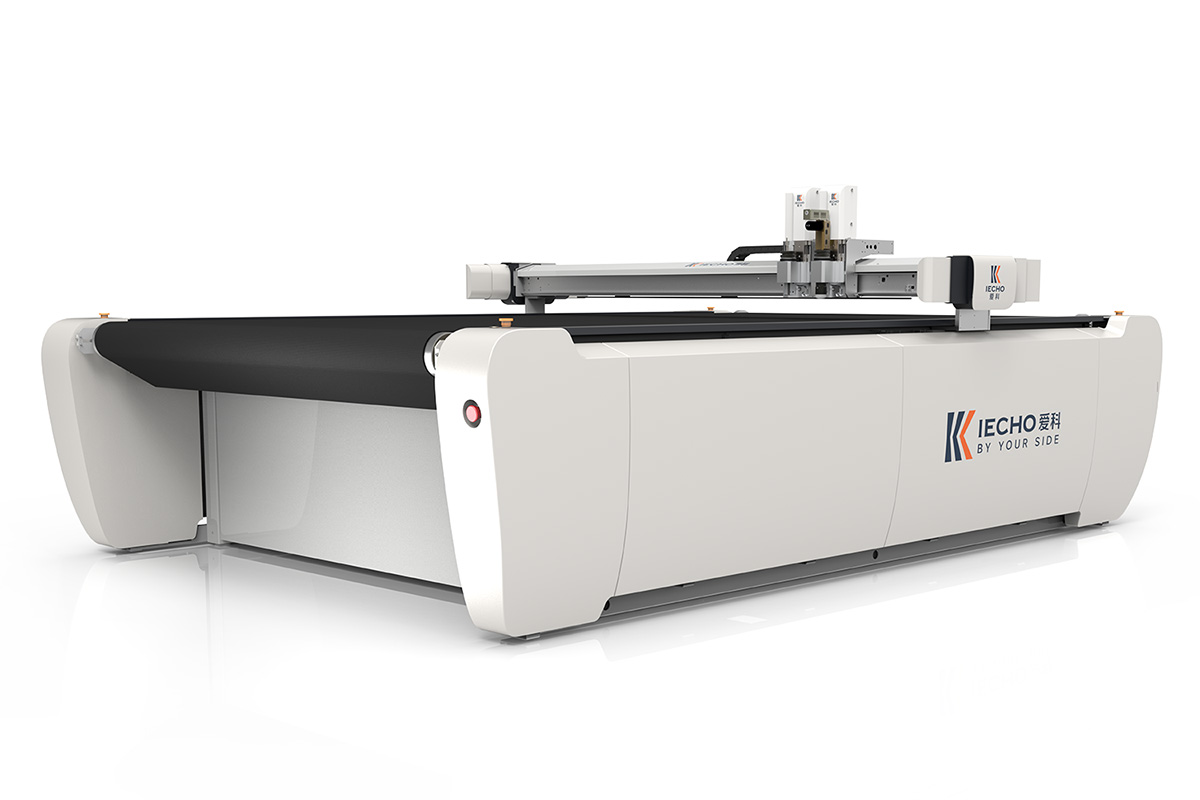

Описание раскройных комплексов iECHOРаскройщики iECHO BK
Размеры столов раскройщиков iECHO серии BK - 1300 х 1100 мм, 1700 х 1300 мм и 2500 х 1600 мм. Эта серия комплексов является базовой; все модели серии оснащены однозонным вакуумным столом с акриловой столешницей. Раскройщики iECHO серии BK поставляются либо с одной, либо с двумя станциями для установки инструментов. Максимальная скорость резки равна 1 м/сек., что в 2-4 раза быстрее ручной резки.
Раскройщики iECHO BK3, BK4 и TK4S
Размеры столов раскройщиков iECHO серии BK3 – 1700 х 1300 мм, 2500 х 1300 мм и 2500 х 1700 мм; серии BK4 – 1300 х 1100 мм, 1700 х 1300 мм, 2000 х 1100 мм и 2500 х 1600 мм; серии TK4S – 2500 х 1600 мм, 2500 х 2100 мм, 2500 х 3200 мм и 3500 х 2100 мм. Под заказ модели TK4S могут быть изготовлены с произвольными размерами столов. Комплексы BK4 и TK4S оснащаются многозонным вакуумным столом со столешницей из прочного авиационного алюминия. Алюминиевый сплав на поверхности сотового рабочего стола, использующийся также в аэрокосмической отрасли, гарантирует геометрическую стабильность конструкции без ее размерных изменений под влиянием термического расширения/сжатия и минимальные внутренние напряжения. Взаимно изолированные плотные ячейки сотовой панели компенсируют нагрузку на рабочий стол, обеспечивая тем самым абсолютную плоскостность рабочей поверхности даже при ее больших размерах. Производительность усовершенствованной вакуумной системы раскройщика BK4 увеличена на 25 % относительно модели предыдущего поколения.
Раскройщики iECHO серии BK3, BK4 и TK4S поставляются с двумя или тремя инструментальными станциями. Серводвигатели Yaskawa (Япония), установленные на раскройщики iECHO, позволяют резать со скоростью до 1,5 м/сек. (BK3, TK4S) и до 1,8 м/сек. (BK4), что в 4-6 раз быстрее ручной резки и в 1,5-1,8 раза в сравнении со станками серии BK. В базовую комплектацию данных машин включена система определения глубины погружения инструмента (AKI).
Раскройщик серии ВК4 имеет усиленную станину с рамой из стального профиля толщиной 12 мм, изготовленную с применением инновационной технологии соединений. Прочность рамы увеличена на 30 % относительно предыдущих моделей, что обеспечивает высокую надежность и долговечность станка даже в условиях повышенных производственных нагрузок. Модель ВК4 стандартно комплектуется звукоизоляционным коробом, позволяющим ограничить уровень шума значением 65 дБ. Помимо этого, комплекс ВК4 оснащен модулем интеллектуального управления, позволяющим выбирать различные стратегии движения и осуществлять удаленную диагностику.
Комплексы серии TK4S в отличие от BK, BK3 и BK4 имеют разборную конструкцию стола, что существенно упрощает их транспортировку. На сверхшироком портале комплексов серии TK4S установлены два двигателя с функцией балансировки, которые обеспечивают более стабильное и точное перемещение портала. Комплексы серии TK4S в качестве привода портала имеют реечно-зубчатую передачу, обеспечивающую высокую скорость, долговечность и прекрасную динамику при резке плотных материалов с экстремальной рабочей нагрузкой.
Опции для раскройных комплексов iECHO- Конвейерная система
Все модели режущих плоттеров могут оснащаться интеллектуальной функцией непрерывной резки на конвейере, что позволяет загружать материалы в непрерывном режиме, эффективно выполнять протяженные задания, обрабатывать не только листовые, но и рулонные материалы, сокращать трудозатраты и повышать производительность.
- Система безопасности оператора (Safety Device)
Все модели оснащены эффективной системой защиты, обеспечивающей безопасность оператора и исключающей вероятность получить травму во время работы комплекса. Помимо этого, на раскройщиках iECHO установлены четыре кнопки аварийного останова, при нажатии на которые работа машины экстренно приостанавливается.
- Система определения глубины инструмента (AKI)
Система AKI автоматизирует процесс установки глубины погружения инструмента. С помощь этой системы быстро, легко и с высокой точностью устанавливается глубина погружения лезвий инструментов - тангенциального ножа, ножа Kiss cut, дискового ножа. Этим гарантируется прорезание материала насквозь без повреждения статичной подложки или ленты конвейера. Система AKI входит в базовую комплектацию комплексов BK3 и TK4S.
- Система оптического позиционирования по меткам CRS
Во всех моделях раскройщиков iECHO предусмотрена установка системы высокоточного автоматического позиционирования. С помощью встроенной CCD-камеры обеспечивается точное положение инструмента и возможность контурной резки по реперным меткам. Благодаря этому можно избежать погрешностей, которые обычно сопровождают ручные операции, и учесть все особенности вырезаемого изображения.
- Система Vision Cut
При раскрое тканей, трикотажа, нетканых материалов и т. п. с отпечатанными на них изображениями использовать реперные метки для совмещения с контурами резки, в силу свойств данных материалов, бесполезно, так как неизбежно возникновение погрешностей. С данной задачей прекрасно справляется система Vision Cut.
- Система проецирования HD projection system
При раскрое таких материалов, как натуральная кожа, важно разместить контуры кроя так, чтобы максимально использовать материал и минимизировать отходы. В таких случаях используется HD projection system - система, которая проецирует контуры кроя на поверхности заготовки, что помогает оператору с большой точностью определить положение контуров реза относительно материала.
- Увеличение клиренса
Стандартный клиренс раскройщика позволяет обрабатывать материалы толщиной до 50 мм. Опционально увеличив клиренс, можно резать материалы толщиной до 110 мм.
- Устройство подачи рулонных материалов
• Пассивная система. Рулонные материалы подаются на конвейер прямо с устройства подачи, которое оснащено валом подачи материала, дополнительным валом и механизмом натяжения материала.
• Активная система. Работа системы синхронизирована с конвейерной системой комплекса. В ней предусмотрен датчик петли и контроль кромки материала.
- Система автоматической подачи листовых материалов
Эта система значительно экономит рабочее время и позволяет уменьшить себестоимость изделий.
- Установка второго портала
Комплексы серии TK4S с большими размерами рабочих столов по запросу могут оснащаться двумя порталами, что позволяет увеличить производительность в два раза.
Инструменты для раскройных комплексов iECHOФото Название Описание
UCT
Универсальный режущий инструмент
Универсальный режущий инструмент предназначен для сквозной резки материалов толщиной до 5 мм. В сравнении с другими инструментами тангенциальный нож UCT является наиболее экономически эффективным, т. к. обеспечивает самую высокую скорость резки и низкие затраты на техническое обслуживание. Защитная гильза, оснащенная пружиной, дает возможность осуществлять резку с очень высокой точностью.
RZ
Фрезерный инструмент CNC
Шпиндель фрезы обеспечивает высокую скорость вращения - до 60000 об./мин. Фреза с высокочастотным приводом может использоваться для резки жестких материалов толщиной до 20 мм. Специальная система пылеудаления позволяет производить работы с максимальной эффективностью и минимальным количеством сопутствующих отходов. Система воздушного охлаждения способствует увеличению срока службы фрезы. Инструмент iECHO RZ способен работать 24 часа, 7 дней в неделю.
RZ1/RZ1.8
Мощный фрезерный модуль
Фрезерный модуль с высокочастотным ротором может использоваться для резки таких жестких материалов, как фанера, МДФ, пластики, композитные материалы и т. д. Его высокая скорость и эффективность превосходят традиционное режущее оборудование: он обеспечивает максимальную производительность и способен удовлетворить производственную потребность «24 часа/7 дней в неделю». Модуль может комплектоваться двумя различными шпинделями мощностью 1 или 1,8 кВт.
UDT и PEN
Инструмент для маркировки
Инструменты для нанесения графической информации, маркировки изделий. Используемые чернила серого цвета хорошо видны на поверхностях любого цвета.
KCT
Инструмент для надсечки Kiss Cut
Инструмент Kiss Cut Tool в основном применяется для высокоскоростной резки самоклеящихся ПВХ-пленок (изготовление наклеек). iECHO KCT позволяет прорезать верхнюю часть материала (пленку) без повреждения нижней (подложки).
EOT
Электрический осциллирующий инструмент
Электрический осциллирующий инструмент прекрасно подходит для сквозной резки материалов средней плотности. Этот инструмент приводится в действие электромотором, обеспечивающим высокую скорость резки и перемещение ножа вверх–вниз с амплитудой хода 1 мм и частотой 18000 колебаний в минуту. Для инструмента iECHO EOT предусмотрены лезвия нескольких видов.
POT
Пневматический осциллирующий инструмент
Пневматический осциллирующий инструмент iECHO POT приводится в действие сжатым воздухом и перемещает лезвие вверх–вниз с частотой 12000 колебаний в минуту и с амплитудой хода 8 мм. Прочная конструкция инструмента специально адаптирована для резки жестких и прочных материалов. Благодаря нескольким видам лезвий, можно добиваться различных результатов обработки. С помощью специального лезвия возможна резка материалов толщиной до 110 мм.
PT
Инструмент для пробивки отверстий и прорезей
Инструмент для пробивки отверстий и прорезей линейного расположения для быстрого нанесения на картон и гофрокартон линий сгиба для последующего формирования объемного изделия и для легкого отделения деталей от несущего полотна. Для перфоратора предусмотрены восемь зубчатых лезвий с разным шагом и размером зубьев прямоугольного профиля.
PRT
Ротационный инструмент
Предназначен для высокоскоростного раскроя тканей, трикотажа и нетканых материалов. Идеально подходит для резки технических тканей – препрегов, материалов на основе углеродного, пара-арамидного, мета-арамидного и стекловолокна. Раскрой осуществляется вращающимися с большой скоростью дисковыми лезвиями разного диаметра, имеющими форму круга или многогранника.
V-CUT
Инструмент угловой резки
Специальный нож для выборки V-образного паза для производства сложных конструкций из композитных материалов с вспененным наполнителем, сотового картона, пенокартона или сэндвич-панелей. Доступны ножи для углов выборки 0°,15°, 22,5° и 45°.
СТТ
Биговальный инструмент
Биговальный инструмент для нанесения прямолинейных бороздок для последующего складывания плоской заготовки в объемное изделие. Предназначен для картона, тонких гибких пластиков и других легко продавливающихся материалов. Скоординированный с программным обеспечением для резки в целях достижения наилучшего результата обработки инструмент может осуществлять биговку гофрированного материала вдоль или поперек его структуры без каких-либо повреждений его поверхности.
Punch/Notch module
Высокоскоростной пробойник
Высокоскоростной пробойник, комплектующийся насадками для вырубки сквозных отверстий или надсечки диаметром от 1 до 5 мм. Применяется для перфорации отверстиями круглой формы таких материалов, как ткани, натуральная и искусственная кожа и т. д.
PСT
Пресс-нож с биговальным колесом
Пресс-нож предназначен для деликатной резки гофро- и микрогофрокартона, сотового и гофрированного полипропилена, а также других материалов толщиной до 7 мм. Биговальное колесое деликатно подминает слои гофрокартона, уменьшая его толщину, а выступающее из колеса лезвие с легкостью прорезает слои материала. Таким образом, скорость раскроя значительно повышается, т.к. не ограничивается частотой вибрации лезвия, как в случае с осциллирущим инструментом. Глубина реза и усилие прижима регулируется специальным механизмом, что позволяет использовать широкий спектр различных по толщине материалов.
Программное обеспечение для раскройных комплексов iECHOМощное программное обеспечение iBrightCut, входящее в комплект поставки раскройщиков iECHO, имеет все необходимые функции для эффективной работы. К ним относятся: разработка шаблонов, преобразование данных, автоматическая маркировка и редактирование выходных изображений. Система Powermarker позволяет оптимизировать использование материала и сократить количество нерациональных отходов.
Программа управления CutterServer собственной разработки компании iECHO гарантирует стабильную работу раскройного комплекса на протяжении длительного времени. По мере совершенствования этого программного обеспечения пользователям доступно обновление до более современной версии.
Преимущества ПО iBrightCut
- Библиотека материалов. В программное обеспечение iBrightCut встроена обширная библиотека материалов, которые используются в различных отраслях промышленности. С помощью этой библиотеки пользователи могут выбирать соответствующие материалу инструменты и ножи, а также задавать необходимые рабочие параметры. Каждый пользователь может самостоятельно расширить библиотеку, добавив материалы согласно своим потребностям и занести в нее необходимые режимы резки.
- Инновационные функции графического редактирования. Программное обеспечение iBrightCut имеет все необходимые функции САПР, которые широко используются в рекламном производстве. С помощью этих функций пользователи могут не только редактировать существующие файлы, но и проектировать новые работы и создавать новые файлы. ПО исключительно доступно в освоении: пользователи могут изучить все возможности iBrightCut в течение часа и спустя день приступить к полноценной работе.
- Управление заданиями. Пользователи могут устанавливать приоритет задания на резку в соответствии с последовательностью заказов, проверять протокол предыдущих заданий и быстро отправлять на резку задания из «истории».
- Контрольные функции. Пользователи могут отслеживать траекторию резания, оценивать время процесса, обновлять ход выполнения задания.
- Дополнительные возможности. Для обеспечения максимального удобства пользователю предоставляется возможность самостоятельно устанавливать вспомогательные иконки быстрого доступа. Он может после завершения задания установить режущую головку в необходимое ему положение. Также можно задать режим, при котором по окончании работы компрессор будет закрываться автоматически.
- Облачный сервер. Пользователи могут прибегать к быстрыми онлайн-сервисами через облачное хранилище. К таким сервисам, в частности относятся:
1. Удаленная диагностика неисправностей: пользователь может получить дистанционную помощь сервисного инженера через сеть.
2. Удаленное обновление системы: пользователи могут обновить последнюю операционную систему через Центр управления облаком.
Обрабатываемые материалыФото Материал и применение
Пенокартон
Буквы и логотипы, постеры, фоторамки, ростовые фигуры
Синтетическая бумага (ПП)
Фотографии, постеры, стенды Roll-up, демонстрационные стенды
Сэндвич-полистирол
Креативные игрушки, модели и конструкции, ростовые фигуры
Акриловое стекло
Награды, рекламное производство, декоративные элементы, скульптуры
Пенопласт
Защитная упаковка, сэндвич-материалы
Текстиль
Баннеры, флаги, рекламные конструкции, технические изделия
Световозвращающие пленки
Дорожные знаки, знаки предупреждения, декоративная аппликация
Алюминиевый композит
Буквы и логотипы, демонстрационные стенды
АБС
Упаковка, демонстрационные стенды, pop-конструкции
Картон
Цветные коробки, пакеты, упаковка
Пластики
Подарочная упаковка, папки, баннеры, рекламные конструкции
Панели МДФ
Демонстрационные стенды, мебель, выставочное строительство
Сотовые материалы
Защитная упаковка, демонстрационные стенды, объемные конструкции
Гофрированный пластик
Демонстрационные стенды, упаковка
Макулатурный картон
Упаковка, подарочные коробки, фоторамки, макеты и модели
Гофрированный картон
Тара и упаковка, подарочные коробки, pop-конструкции
Вертикально гофрированный картон
Декоративные элементы, pop-конструкции, демонстрационные стенды
Виниловые наклейки
Этикетки, буквы и логотипы, виниловая аппликация, автомобильная и промышленная графика
Пластифицированный ПВХ ("мягкое стекло")
"Силиконовые скатерти", настольные покрытия
- Интерьерная и наружная реклама
-
Характеристики
Технические характеристики раскройных комплексов iECHO BK
BK-1311 BK-1713 BK-2516 Рабочая область 1300 х 1100 мм 1700 х 1300 мм 2500 х 1600 мм Толщина материала До 50 мм Фиксация материала Система вакуумного прижима однозонная Стол Столешница из акрила, неразборная рама Скорость резки 1000 мм/сек. Точность 0,1 мм Количество одновременно устанавливаемых инструментов 1-2 Формат данных DXF, HPGL Интерфейс Последовательный порт Электропитание 220 В/380 В, 50 Гц Мощность вакуумной помпы 5 кВт и более Условия эксплуатации Температура: 0-40 °С, отн. влажность: 20-80%
Технические характеристики раскройных комплексов iECHO BK3
BK3-1713 BK3-2513 BK3-2517 Рабочая область 1700 х 1300 мм 2500 х 1300 мм 2500 х 1700 мм Толщина материала До 50 мм (опционально до 110 мм) Фиксация материала Система вакуумного прижима многозонная Стол Столешница из авиационного алюминия, неразборная рама Скорость резки 1500 мм/сек. Точность 0,1 мм Количество одновременно устанавливаемых инструментов 2-3 Формат данных DXF, HPGL Интерфейс Последовательный порт Электропитание 220 В/380 В, 50 Гц Мощность вакуумной помпы 5 кВт и более Условия эксплуатации Температура: 0-40 °С, отн. влажность: 20-80%
Технические характеристики раскройных комплексов iECHO BK4
BK4-1311 BK4-1713 BK4-2011 BK4-2516 Эффективная область резки 1300 x 1100 мм 1700 x 1300 мм 2000 x 1100 мм 2500 x 1600 мм Максимальная скорость резки 1800 мм/сек. Максимальная толщина прорезания 50 мм Фиксация материала Система вакуумного прижима Мощность помпы 7,5 кВт/9 кВт Точность резки 0,1 мм Совместимые форматы данных DFX, HPGL, ISO Электропитание 220 В, 50 Гц
380 В, 50 ГцГабаритные размеры 2100 х 1900 мм 2500 х 2100 мм 2800 х 1900 мм 3200 х 2400 мм Масса 600-900 кг Условия эксплуатации Температура: 0 - 40 °С, отн. влажность: 20 – 80%
Технические характеристики раскройных комплексов iECHO TK4S
TK4S-2516 TK4S-2521 TK4S-2532 TK4S-3521 Рабочая область 2500 х 1600 мм 2500 х 2100 мм 2500 х 3200 мм 3500 х 2100 мм Толщина материала До 50 мм (опционально до 110 мм) Фиксация материала Система вакуумного прижима многозонная Стол Столешница из авиационного алюминия, разборная рама Скорость резки 1500 мм/сек. Точность 0,1 мм Количество одновременно устанавливаемых инструментов 2-3 Возможность установки второго портала есть Формат данных DXF, HPGL Интерфейс Последовательный порт Электропитание 220 В/380 В, 50 Гц Мощность вакуумной помпы 5 кВт и более Условия эксплуатации Температура: 0-40 °С, отн. влажность: 20-80% -
