Практика цифрового раскроя iECHO на предприятиях упаковочной отрасли

Несмотря на сложную экономическую обстановку в нашей стране, вызванную санкционными ограничениями, развитие рынка упаковки не затормозилось, а заметно продвинулось вперед. Многие предприятия отрасли не только стабильно работают (используя в том числе российское сырье), но и активно модернизируют свои производственные мощности и расширяют спектр предоставляемых услуг. Сегодня в упаковочной сфере наблюдается устойчивая тенденция внедрения цифрового раскройного оборудования, позволяющего оперативно и рентабельно производить упаковку малыми и средними тиражами, а также изготавливать единичные образцы и прототипы новых упаковочных изделий перед началом их массового производства.

Анализируя сводки с профильных информационных ресурсов, становится очевидно, что сегодня лидирующие позиции в области цифрового раскроя упаковки занимают широкоформатные раскройные комплексы и планшетные режущие плоттеры iECHO (КНР). И это вполне закономерно.

Оборудование этого производителя отличается широчайшей функциональностью, высокой надежностью, простотой эксплуатации и, в отличие от конкурентов, конкурентоспособной ценой. Для обработки картона, гофрокартона, поролона, бумаги и других упаковочных материалов предусмотрен внушительный набор инструментов, позволяющих с высоким качеством производить операции сквозной резки, частичного прорезания, перфорации, биговки и маркировки. Все оборудование по размеру рабочей области представлено в нескольких модификациях, что дает возможность предприятиям разного масштаба выбрать для себя наиболее подходящее решение. Раскройные комплексы iECHO за счет передовых цифровых технологий и максимальной автоматизации оптимизируют процесс среднесерийного производства, высвобождают рабочий персонал, повышают производительность и гарантируют исключительную точность, аккуратность и повторяемость кроя.

По количеству введенного в эксплуатацию режущего оборудования iECHO прошедший 2022 год ясно продемонстрировал высочайшую востребованность раскройных комплексов и режущих плоттеров iECHO у российских предприятий. И это не только фабрики по производству картонной тары и пластиковой упаковки, но и полиграфические, рекламные и промышленные компании.

Несколько примеров успешного внедрения планшетных раскройных комплексов iECHO серии TK4S на российских предприятиях по производству упаковки хорошо иллюстрируют возможности этой техники.

Компания «ПКФ Проминвест» из Екатеринбурга - ведущая фабрика Урала, 20 лет работающая на рынке гофрокартона и готовой картонной тары различного назначения. Сегодня предприятие «Проминвест» располагается на площади более 11 тысяч квадратных метров и выпускает в месяц 10 миллионов квадратных метров картона. Ассортимент продукции представлен гофролистами профилей В и С, лотками и четырехклапанными коробами из трехслойного гофрокартона и различными изделиями сложной высечки. В производстве используется только экологически чистое сырье, что позволяет использовать упаковку для любых товаров, включая продукты питания и медикаменты. Помимо продукции массового производства компания «Проминвест» выполняет и индивидуальные заказы на упаковку различных размеров и форм.

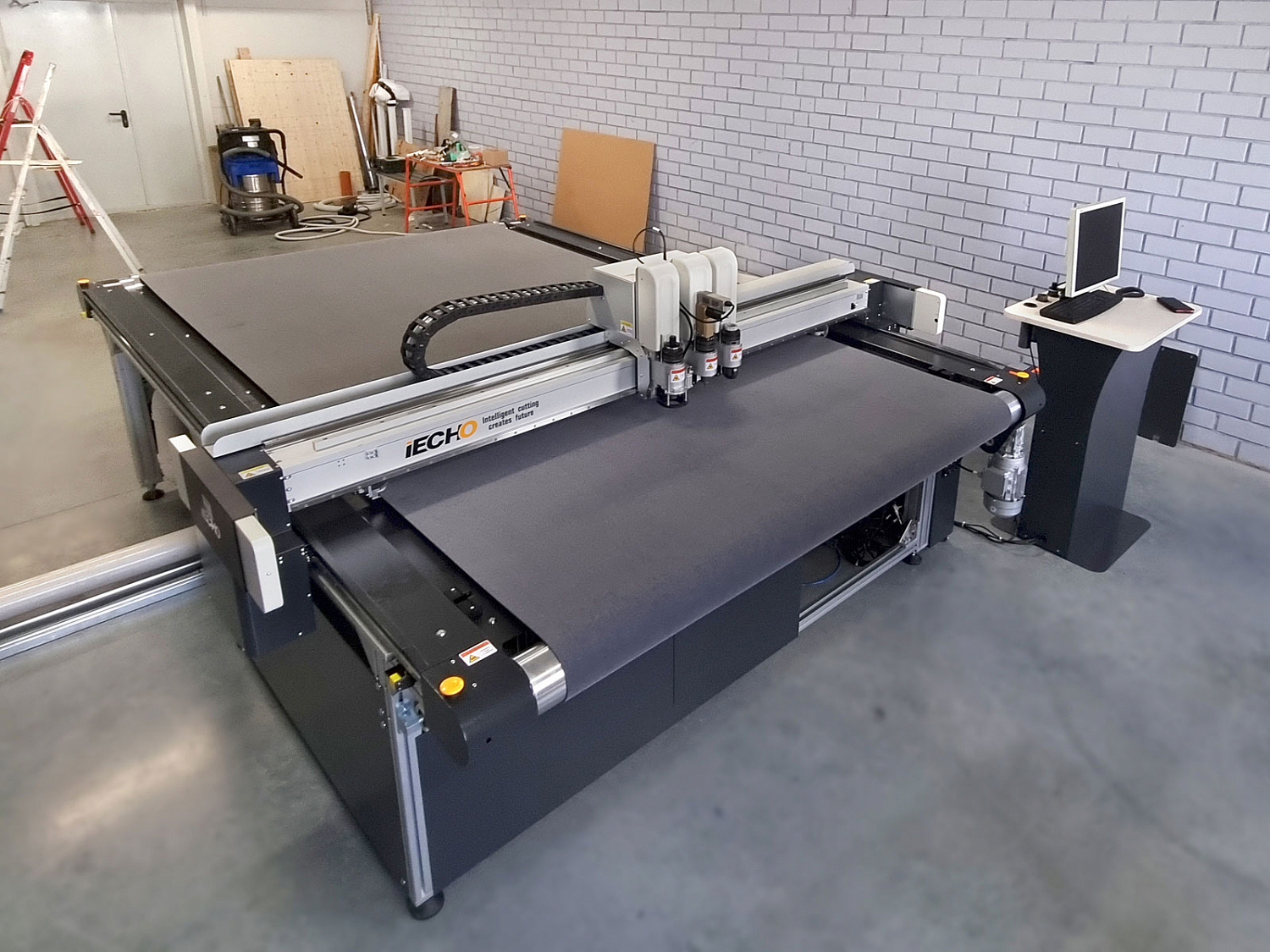

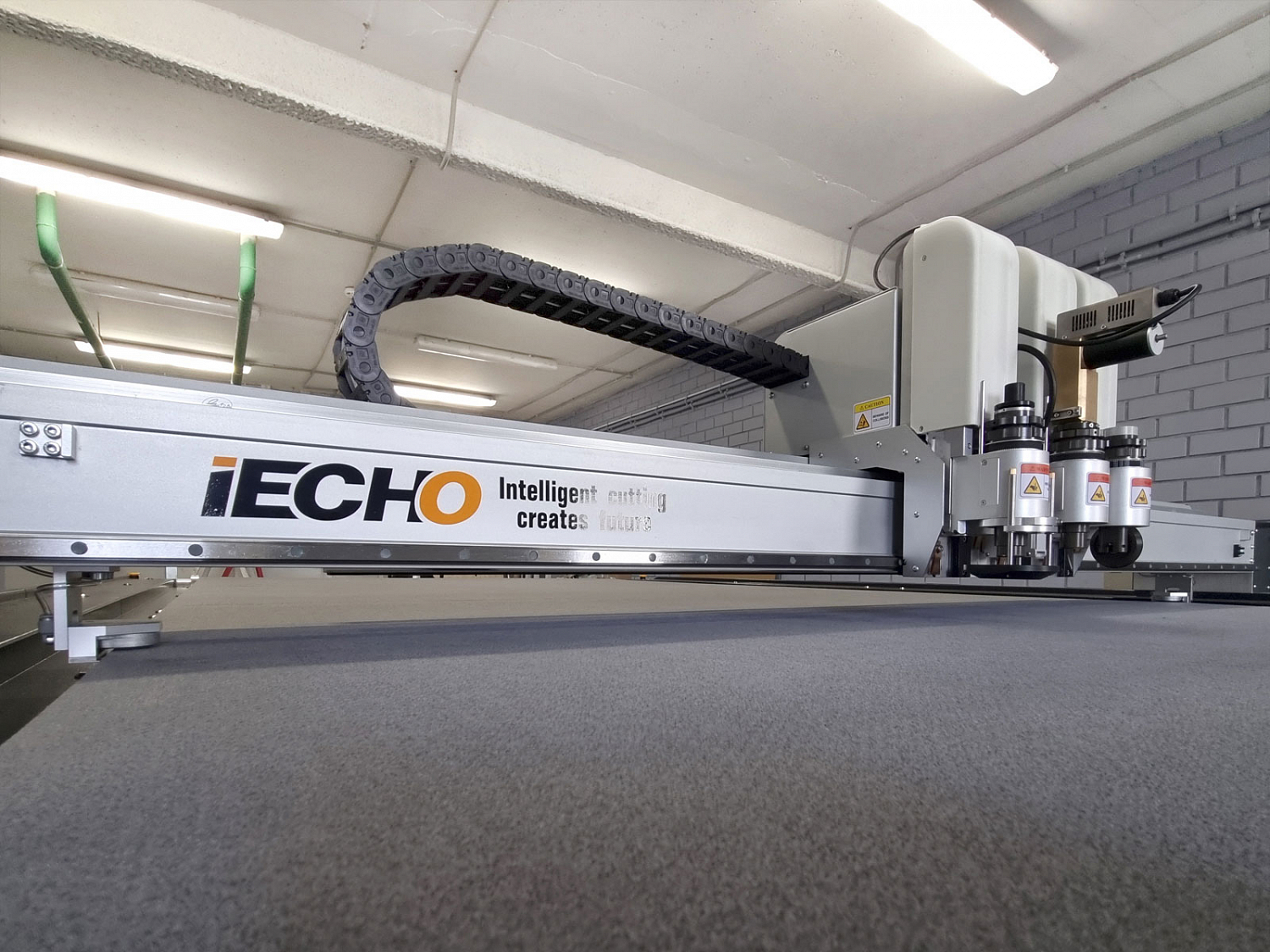

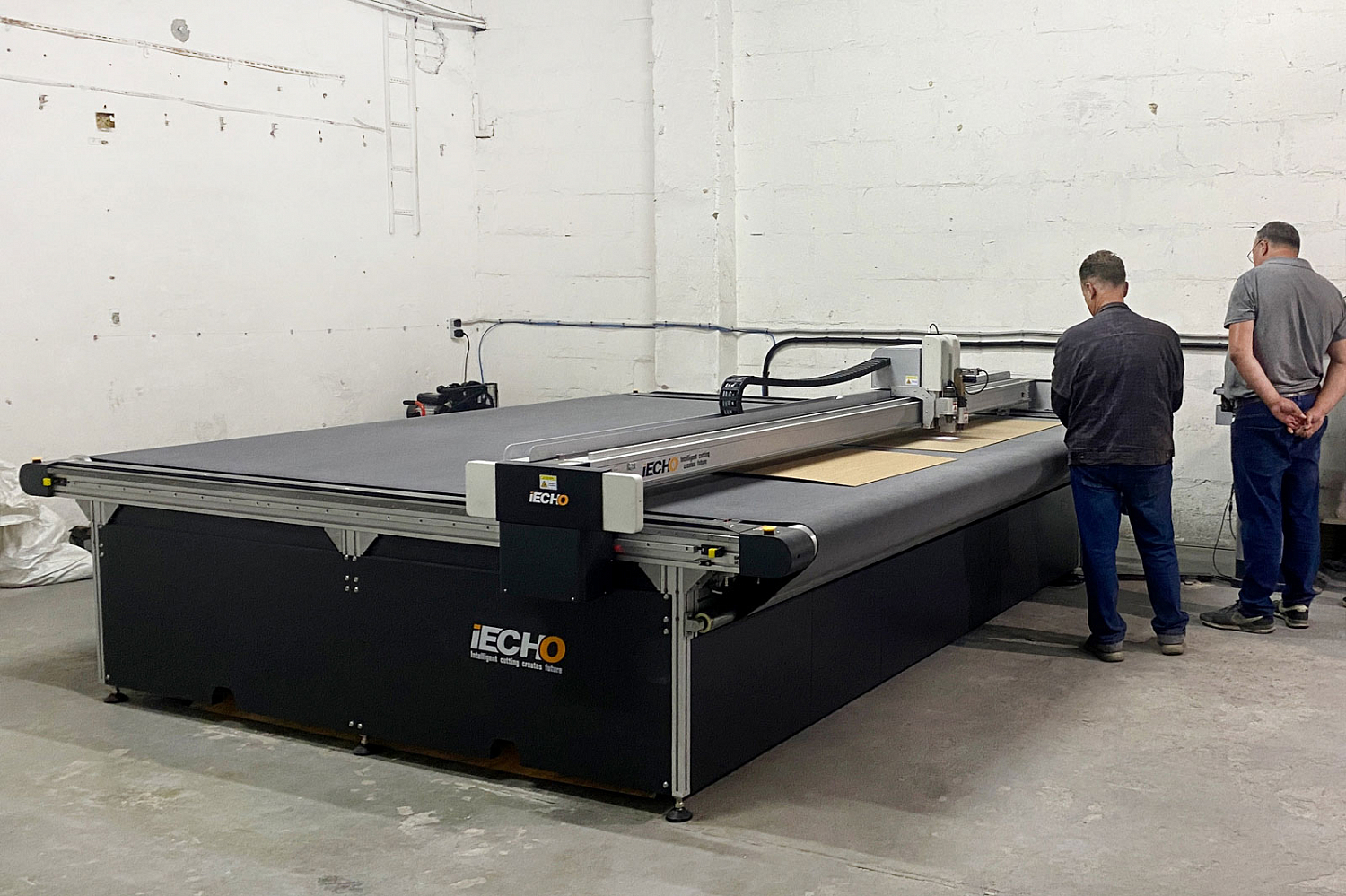

Раскройный комплекс iECHO TK4S на фабрике «ПКФ Проминвест»

На протяжении всего периода своей деятельности компания стремится развивать и модернизировать производственные мощности, чтобы ее продукция соответствовала самым высоким стандартам качества. На предприятии установлены высокоскоростные линии для производства трехслойного гофрокартона, упаковки сложной высечки и четырехклапанных гофрокоробов, гофропрессы, фальцевальные и резательные машины с ЧПУ, действует автоматическая клеевая кухня. В 2022 году был введен в эксплуатацию автоматизированный раскройный комплекс iECHO TK4S-2516 с рабочим полем 2,5 х 1,6 м. Он используется для производства малых партий картонных изделий нестандартного дизайна и сложных конфигураций. В «Проминвест» очень ждали этот станок, так как он позволил полностью автоматизировать и значительно ускорить производственный процесс, требующий особой точности и неизменной повторяемости всех вырезаемых деталей партии.

Раскройщик iECHO TK4S оснащен конвейером для непрерывной подачи материалов, тремя высокопроизводительными инструментами и системой автоматической установки глубины погружения лезвий. Универсальный тангенциальный нож (UCT) для резки материалов толщиной до 5 мм, высокочастотный электрический осциллирующий нож (ЕОТ) с амплитудой хода 1 мм и биговальный инструмент (СТТ) дают возможность на одном станке выполнять все необходимые операции. В планах компании «Проминвест» в ближайшем будущем дооснастить этот раскройщик системой автоматической подачи заготовок и линией автоматического сбора вырезанных деталей.

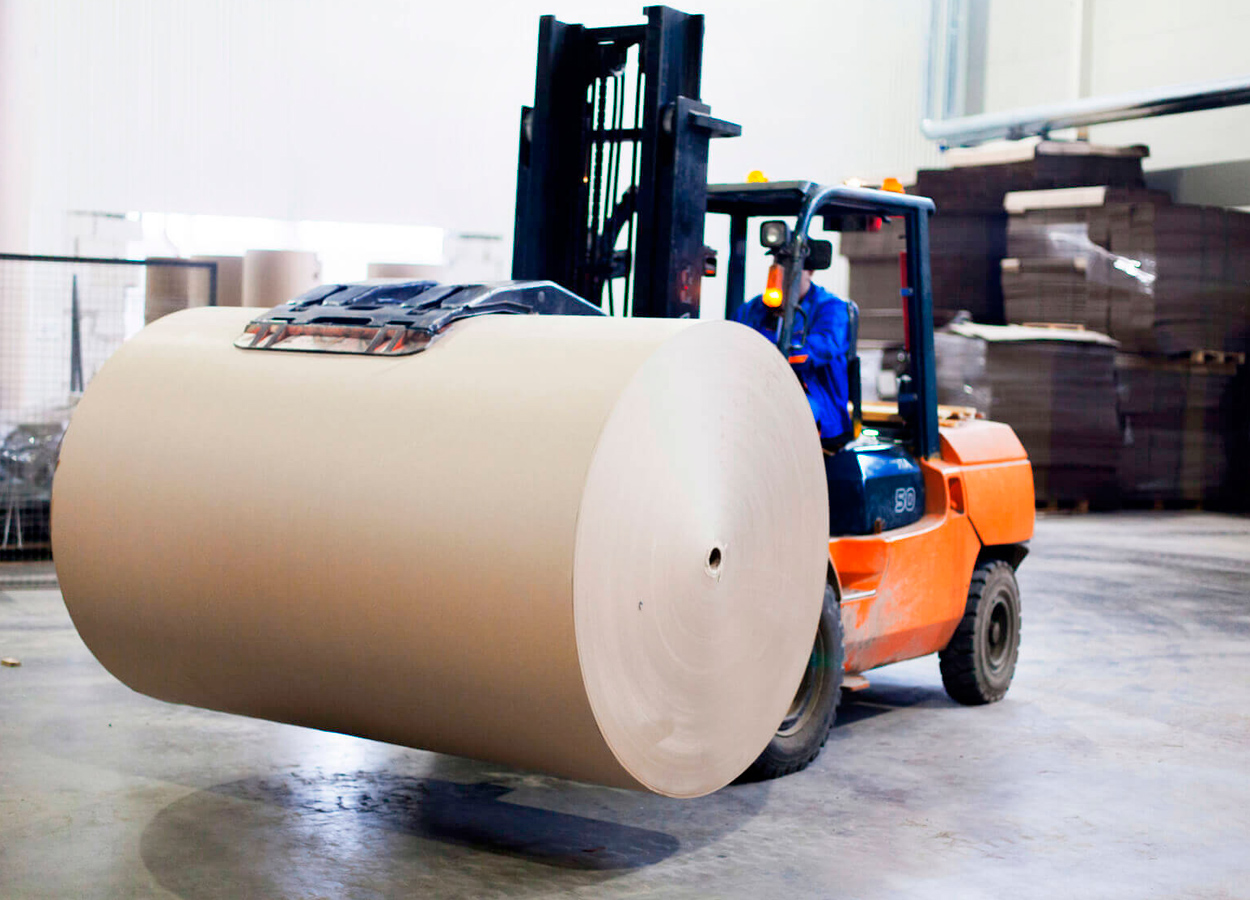

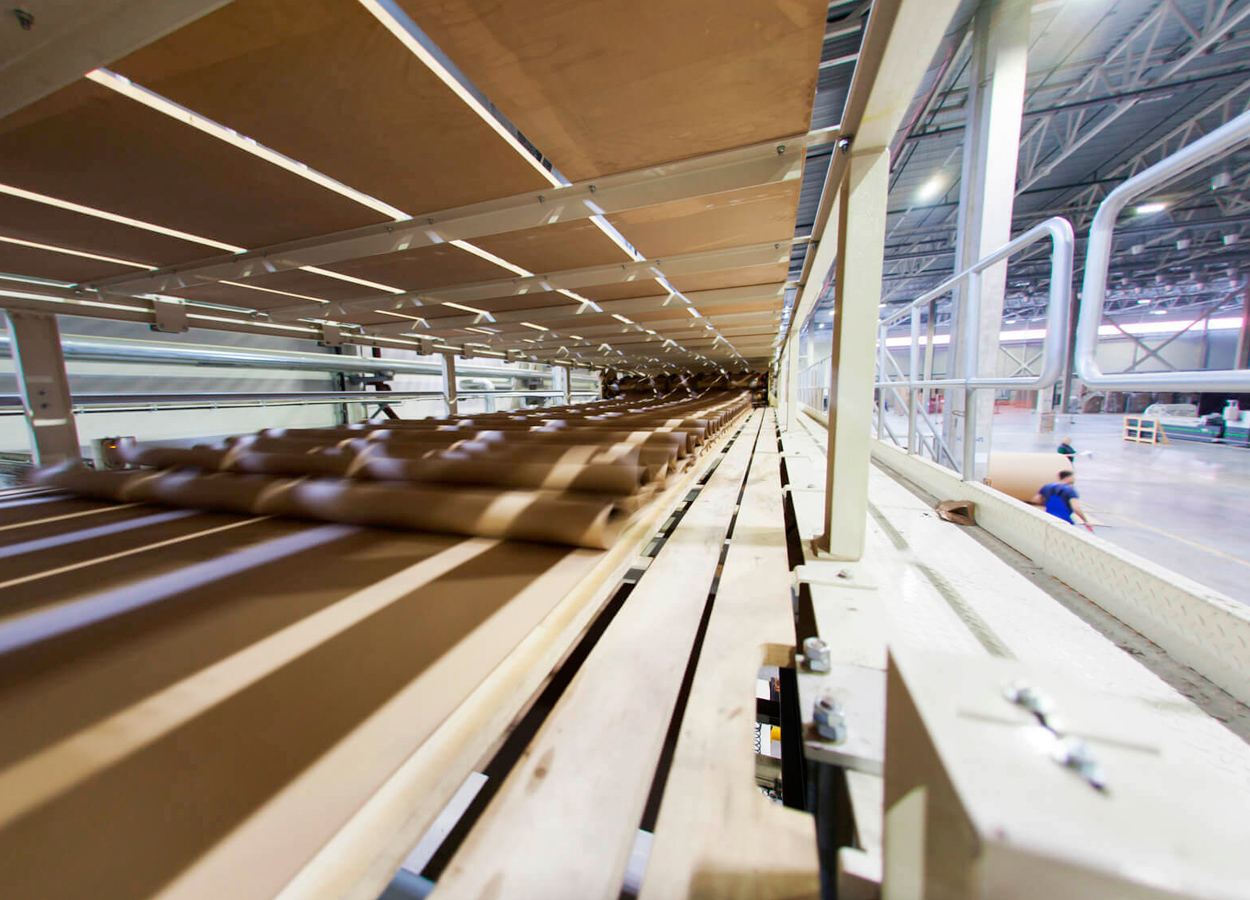

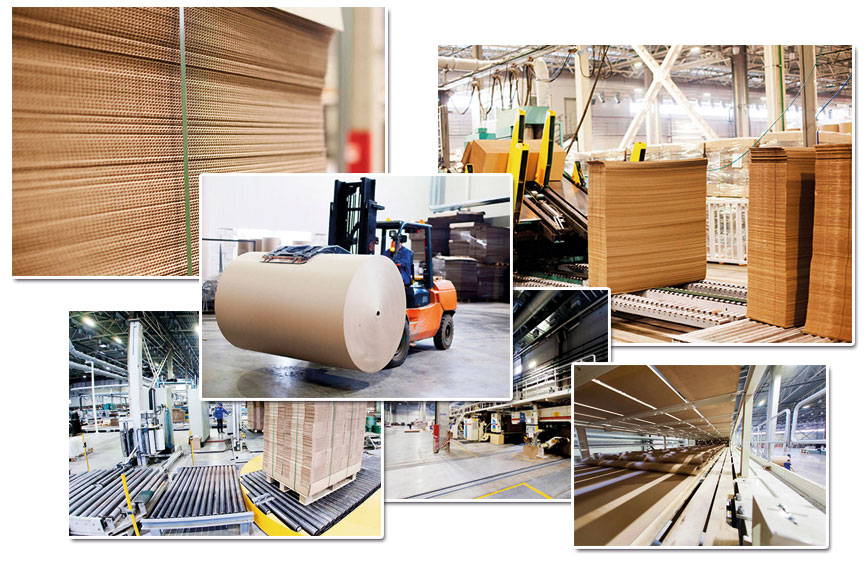

Фабрика «ПКФ Проминвест»

Благодаря современным технологиям и оборудованию, а также неугасающему спросу на картонную упаковку предприятию «Проминвест» удается ежегодно существенно наращивать объемы производства и обеспечивать доступные цены, что важно в условиях высокой конкуренции на рынке упаковки.

Фабрика «ЧелныУпак», расположенная в подмосковном Клину, также специализируется на производстве многослойного гофрокартона и гофроупаковки. Это успешно развивающаяся компания, которой за небольшой срок удалось достичь значительных объемов выпускаемой продукции - 150 миллионов квадратных метров гофрокартона в год. Предприятие размещается на площади 30 тысяч квадратных метров, где помимо производственных цехов действует большой складской комплекс.

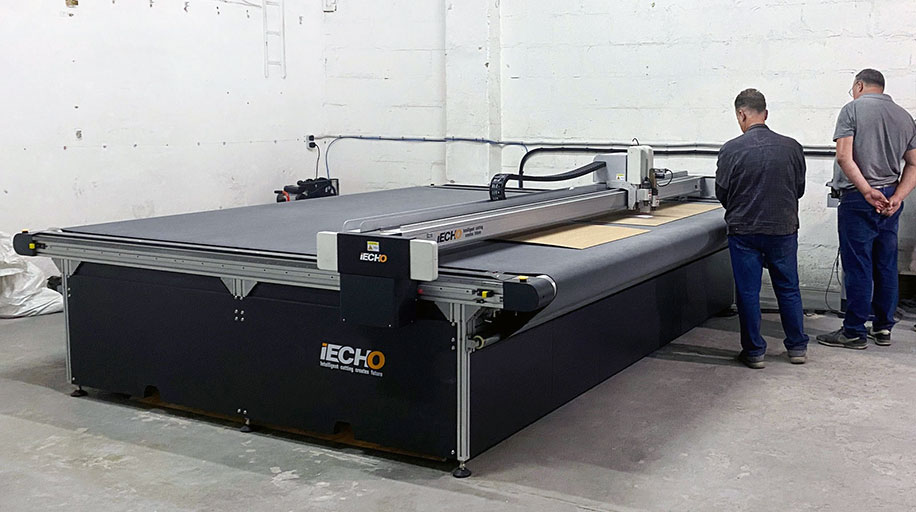

Раскройный комплекс iECHO TK4S на фабрике «ЧелныУпак»

Компания «ЧелныУпак» с самого начала ставила во главу угла оснащение своей производственной площадки наиболее передовым оборудованием, внедрение инновационных технологий на всех участках, использование сырья самого высокого качества и совершенствование производства с учетом существующей мировой практики. В настоящий момент на фабрике функционируют шесть перерабатывающих линий, включающих различное высекальное и фальцевально-склеивающее оборудование.

Предприятие имеет все возможности для изготовления гофротары любых типов со строгим соблюдением всех технических норм и стандартов, включая ГОСТы, касающиеся экологической и пищевой безопасности, которую, в частности, обеспечивает один из авторитетнейших российских поставщиков картонно-бумажной продукции. Пищевая безопасность изделий фабрики «ЧелныУпак» подтверждается международными сертификатами ISO, FSC и FSSC.

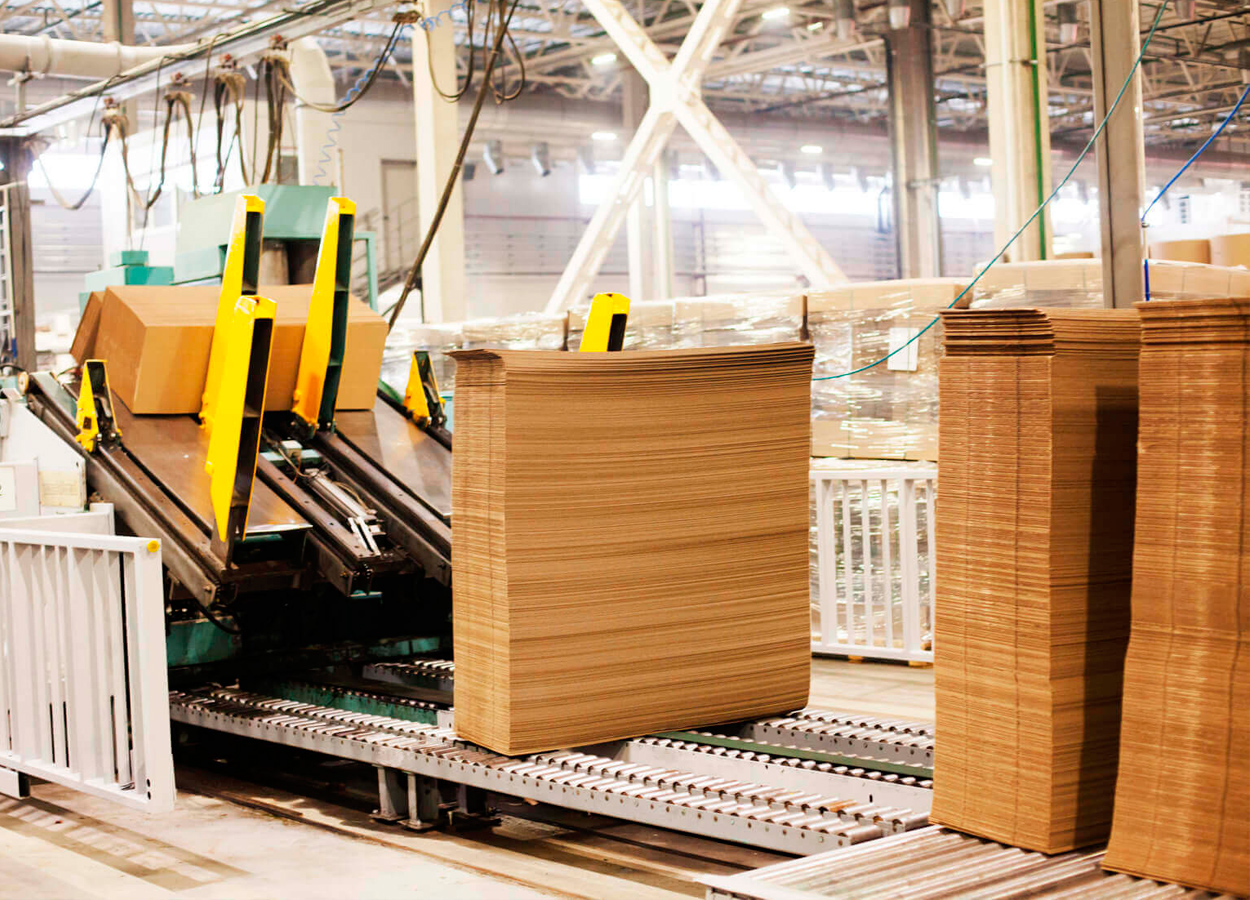

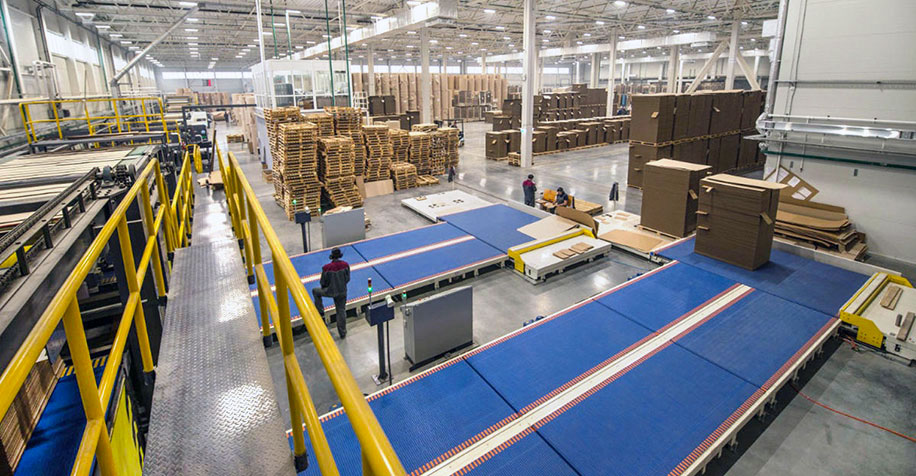

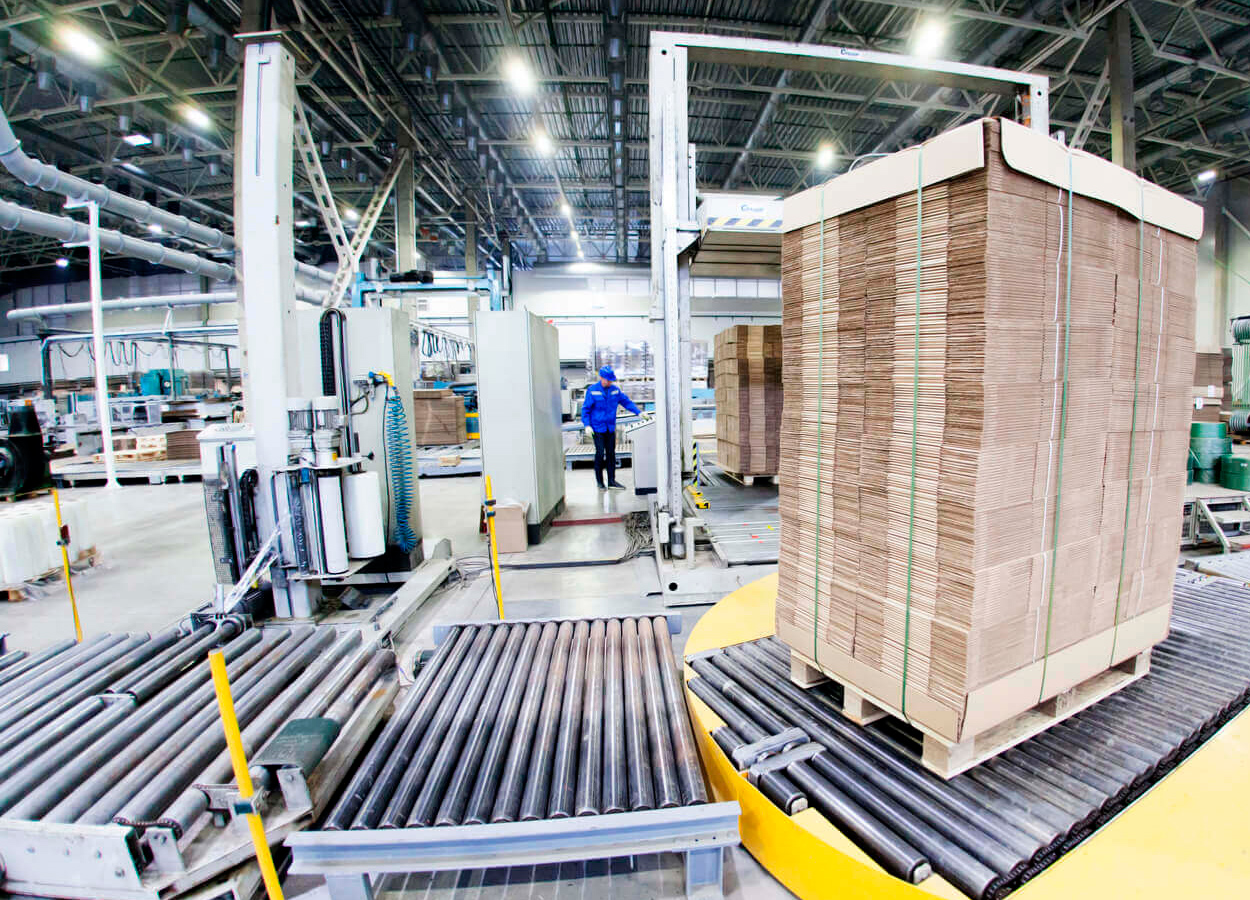

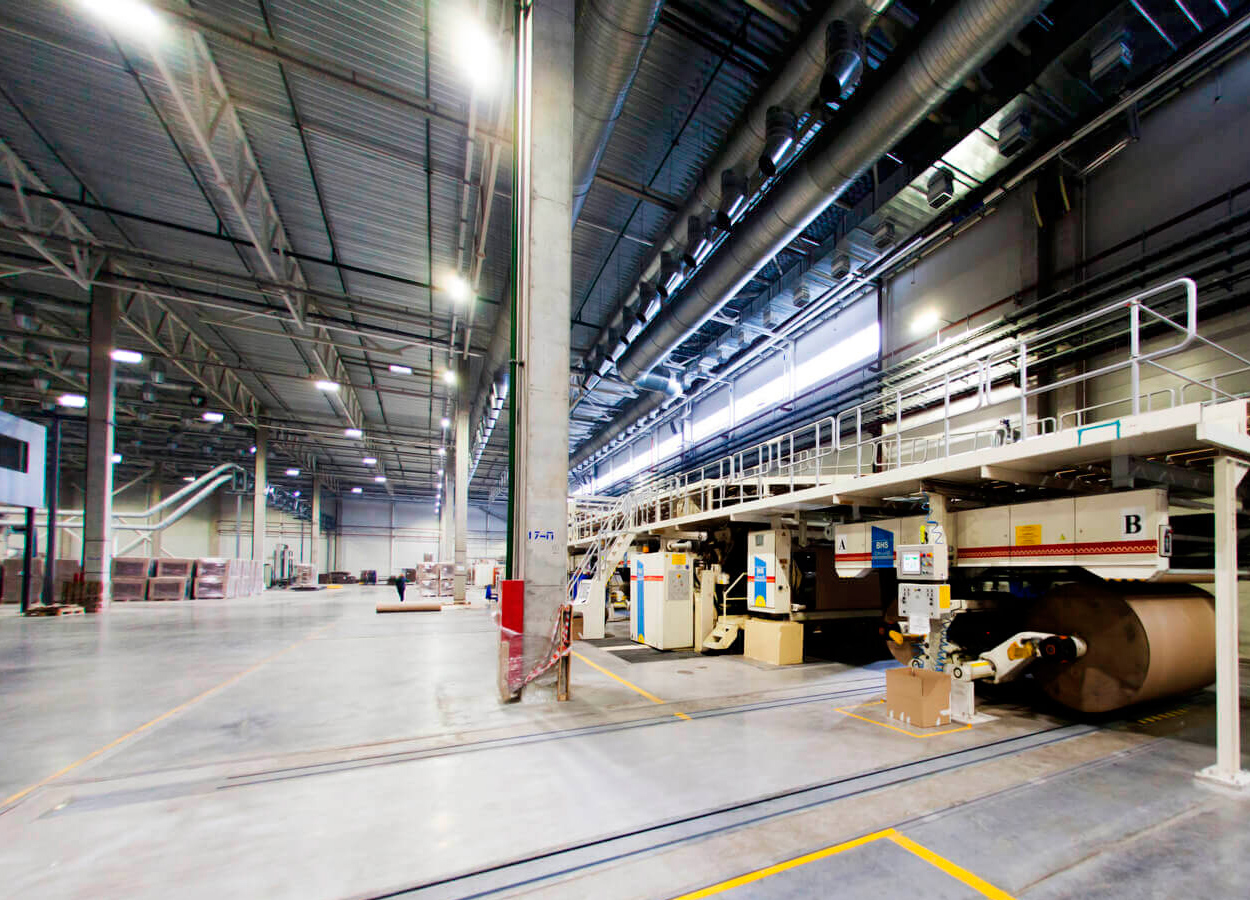

Производственная фабрика «ЧелныУпак»

Гофроупаковка от «ЧелныУпак» обладает всеми необходимым свойствами - жесткостью формы, необходимой для аккуратной сборки упругостью, легкостью, влагостойкостью и долговечностью. Качество продукции тщательно контролируется в собственной испытательной лаборатории. Большим спросом картонная тара «ЧелныУпак» пользуется у предприятий пищевой, фармацевтической, парфюмерно-косметической, швейной и мебельной промышленности, а также у полиграфических и строительных компаний.

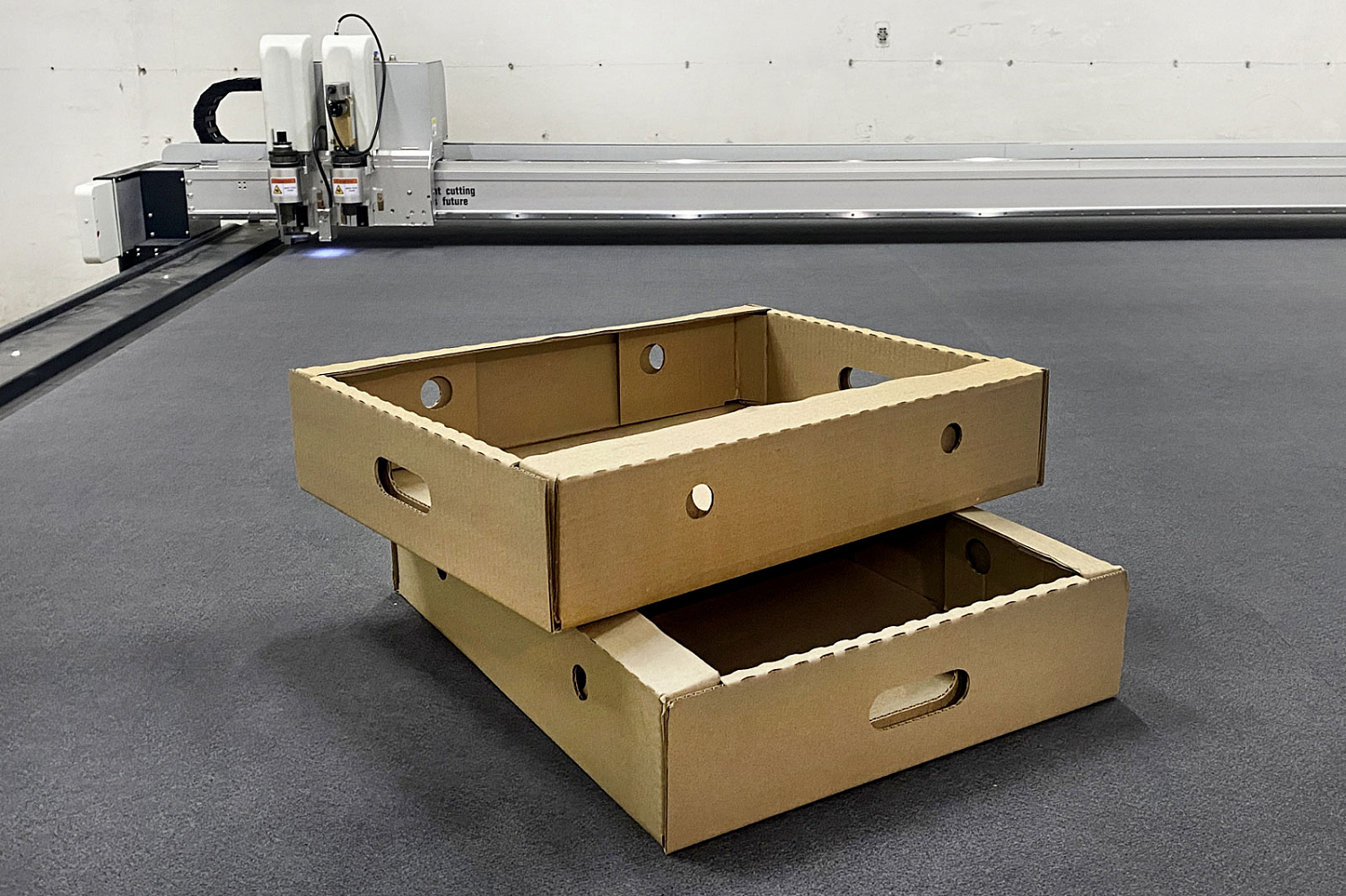

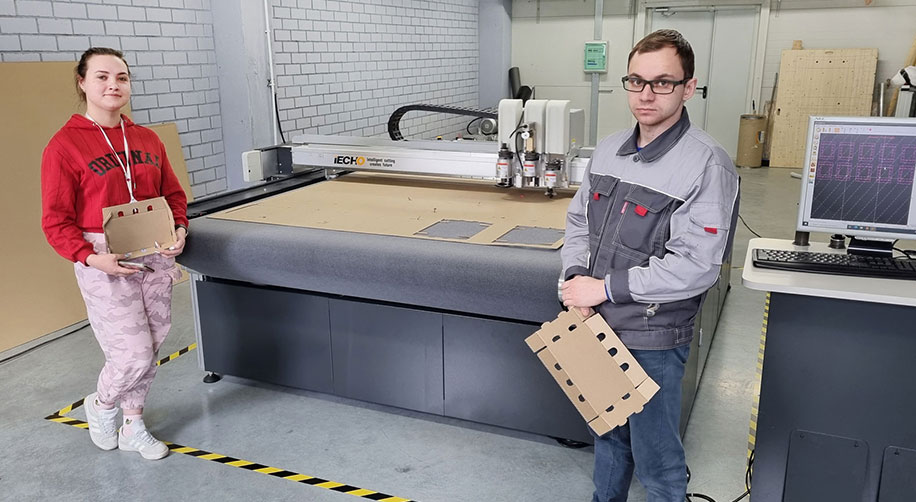

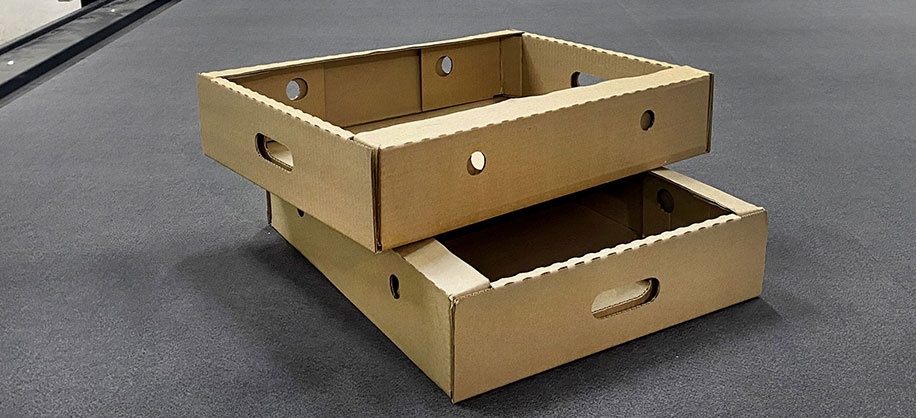

Образец производимой продукции на раскройщике iECHO TK4S-2516

На фабрике «ЧелныУпак» готовы производить гофроупаковку любых форм, поэтому автоматизировать процесс изготовления прототипов упаковки, пилотных партий и тестовых образцов для заказа вырубных штампов, используемых в серийном производстве, было просто необходимо. Для этих целей фабрикой был приобретен раскройный комплекс iECHO TK4S-2516 (2,5 х 1,6 м), оснащенный универсальным тангенциальным (UCT) и электрическим осциллирующим (EOT) ножами. Эти инструменты наилучшим образом подходят для скоростной резки картона и обеспечивают высокую точность обработки и аккуратную кромку реза, не требующую чистовой доработки. Рабочий стол раскройщика оснащен системой многозонного вакуумного прижима, которая надежно фиксирует материал и не допускает его смещения даже при высоких скоростях резки (до 1,5 м/сек.).

Еще одно предприятие из Клина - компания «УниТехУпак» («Универсальные Технологии Упаковки»), один из лидеров упаковочной индустрии московского региона. Уже на протяжении 16 лет эта фабрика занимается производством гофрокартона, картонных коробок для пищевой, медицинской, обувной, мебельной, строительной, транспортной и полиграфической отраслей (всего 150 видов упаковки). В ее ассортимент входят и такие изделия, как картонные подставки, переноски для животных, держатели для цветочных букетов, лотки для продуктов, подарочные чемоданчики. Для обеспечения максимальной функциональности тары и безопасности транспортировки товаров компанией предлагаются все необходимые комплектующие - ложементы, амортизаторы, вкладыши и вертикальные решетки.

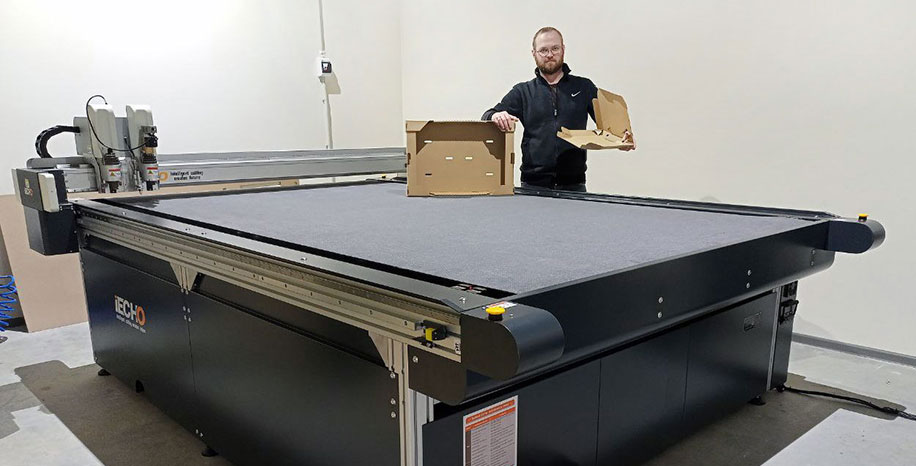

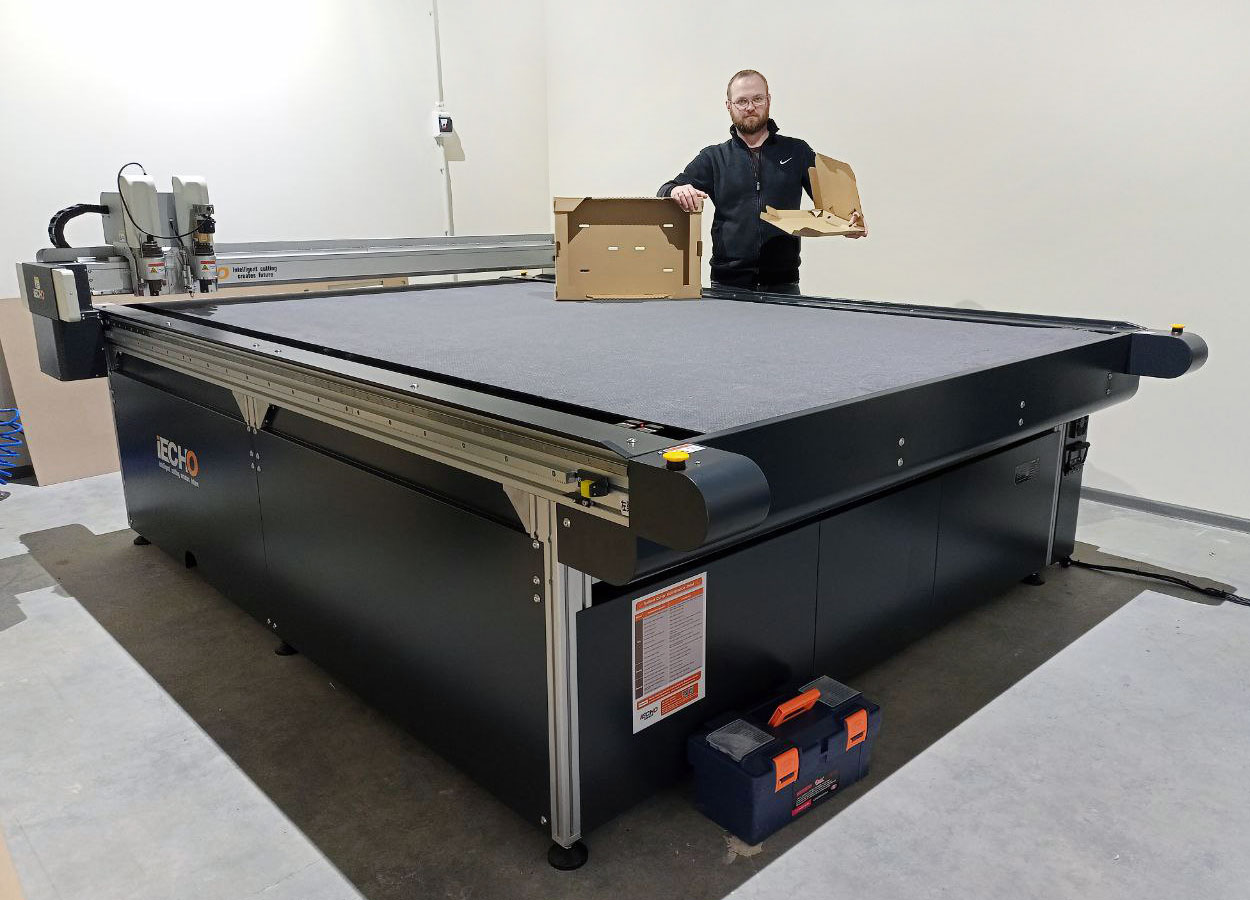

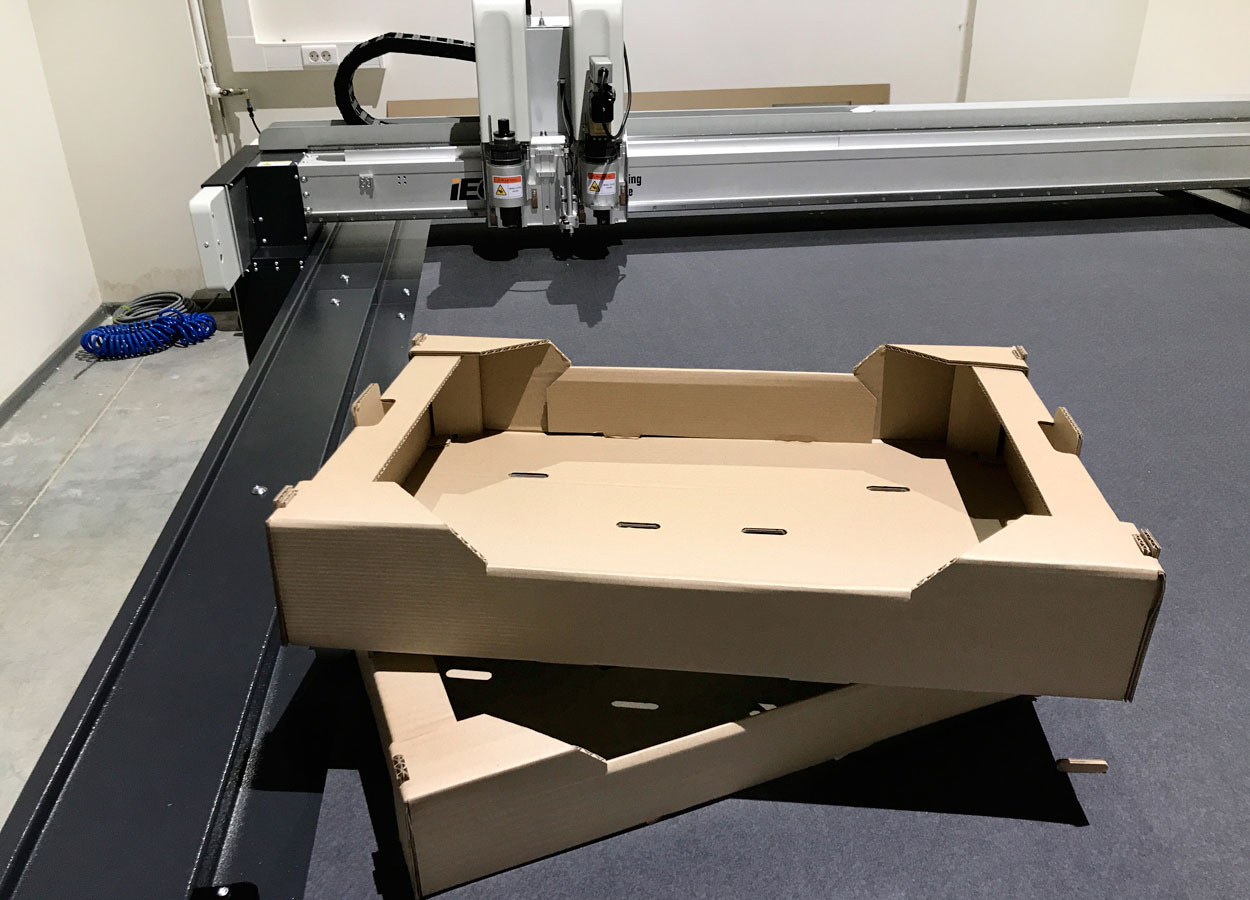

Раскройный комплекс iECHO TK4S на предприятии «УниТехУпак»

Разнообразие ассортимента, прочность, экологическая безопасность и эргономичность продукции «УниТехУпак» привлекают внимание большого числа компаний малого, среднего и крупного бизнеса. На сегодняшний день фабрика «УниТехУпак» насчитывает более 1200 постоянных клиентов, среди которых такие банковские и промышленные гиганты, как «ВТБ24», «Сбер», Credit Europe Bank и TetraPak.

Отличительной особенностью «УниТехУпак» является комплексный подход к производству тары и упаковки из гофрокартона. Разработка дизайна, конструирование, подготовка штанц-форм, изготовление прототипов, выпуск тиража и комплектация необходимыми упаковочными материалами - все делается на одном предприятии. За время своей работы фабрика разработала более 4,5 тысяч конструкций картонной упаковки, а общая площадь готовой продукции достигла невероятных 350 миллионов квадратных метров.

Компания «УниТехУпак» занимается не только массовым производством, она разрабатывает и производит упаковку разной сложности и уникального дизайна по индивидуальным запросам заказчиков, а также изготавливает опытные образцы, испытав которые, клиенты могут приобрести уже партию упаковки, будучи уверенными в ее качестве и удобстве использования.

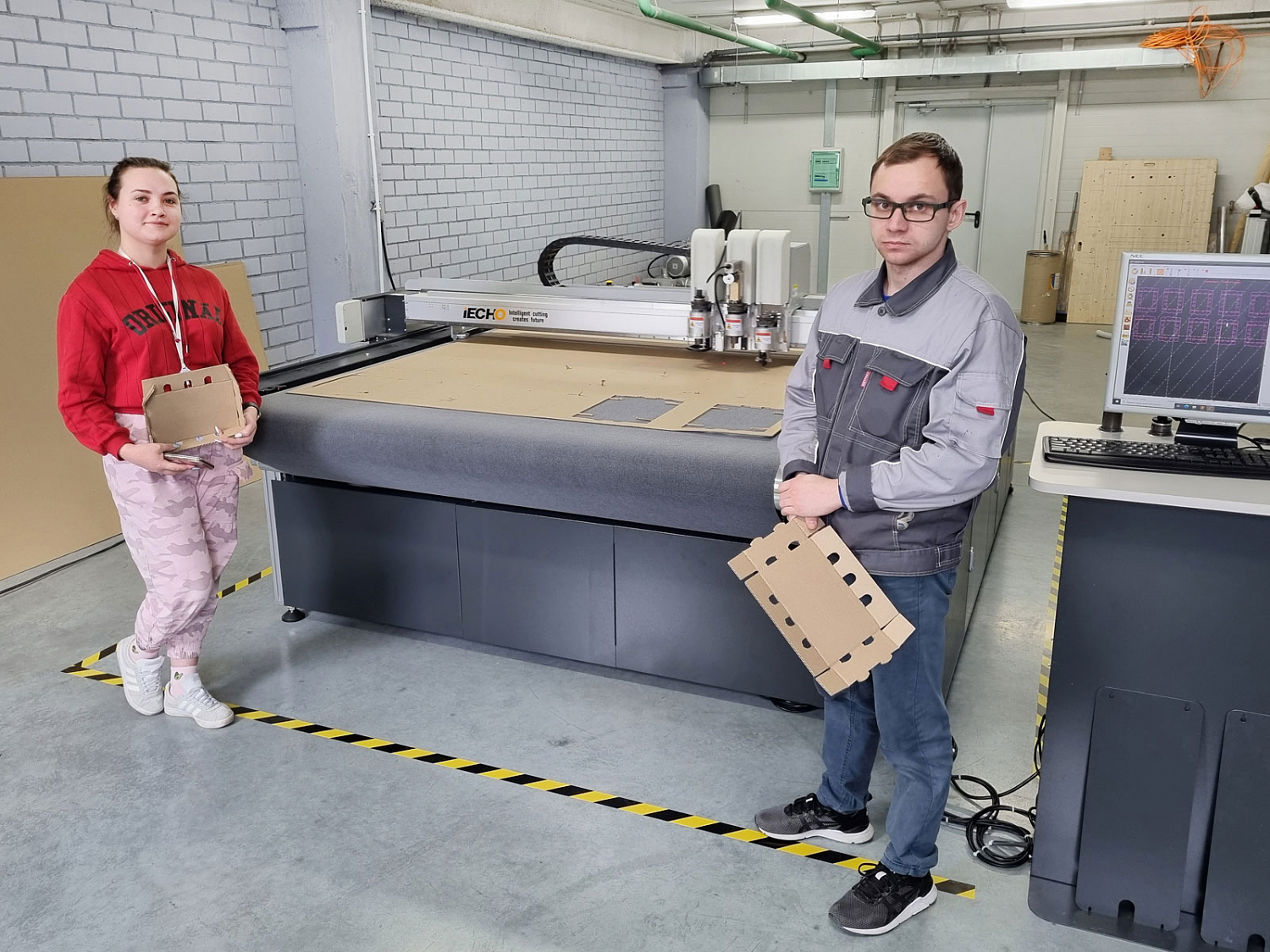

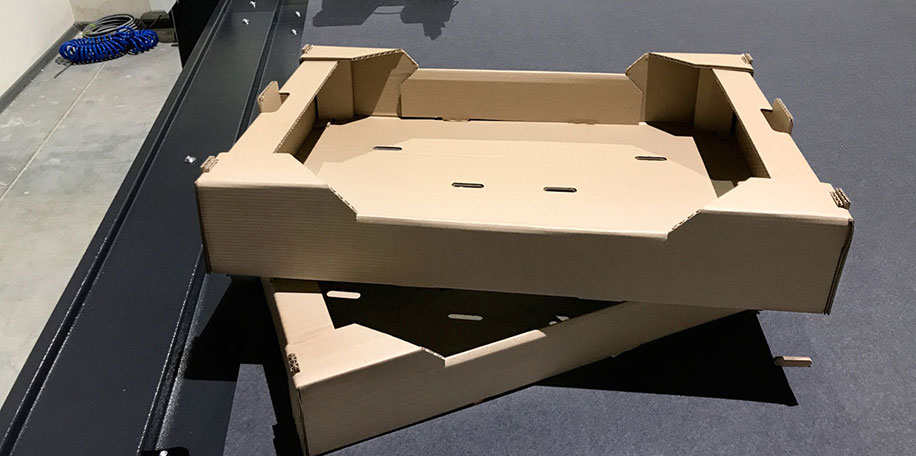

Образец производимой продукции на раскройном комплексе iECHO TK4S

Именно для мелкосерийного производства и изготовления пилотных образцов на фабрике «УниТехУпак» был установлен промышленный раскройный комплекс iECHO TK4S-2532 с рабочим столом размером 2,5 х 3,2 м. Станок оснащен конвейерной лентой, системой оптического позиционирования инструмента по меткам, системой автоматической установки глубины погружения лезвий. Для резки был выбран высокоэффективный электрический осциллирующий нож (EOT), а для перфорации - инструмент с зубчатыми дисковыми лезвиями (РТ). Разный размер зубьев и разный шаг между ними позволяют наносить оптимальные линии сгиба и линии отрыва в соответствии с плотностью и толщиной картона и размером будущей упаковки.

Внушительная рабочая площадка и конвейерная подача станка дают возможность компании «УниТехУпак» в оперативном порядке изготавливать небольшие партии нестандартной упаковки по доступной цене, которой позволяет достичь цифровая технология резки, не требующая никакой вспомогательной финансово затратной оснастки. Значительные размеры стола допускают также производство тары больших размеров для крупногабаритной бытовой техники, мебели, дверей и пр. При работе с листами гофрокартона больших форматов сохраняется высокая размерная и геометрическая точность вырезанных деталей.

Помимо сквозной резки и биговки раскройщики iECHO TK4S могут осуществлять частичное прорезание, фрезерование, перфорацию, выборку V-образного паза и черчение. Эти станки отличаются высочайшим качеством сборки и продуманной до мелочей конструкцией. Корпус и все узлы оборудования выполнены из высококачественных материалов и комплектующих, вся электрическая часть, включая кабели, скрыта. Раскройные комплексы iECHO TK4S рассчитаны на работу в условиях высоких производственных нагрузок, позволяют быстро переходить с одного изделия на другое без каких бы то ни было дополнительных расходов и вносить необходимые коррективы буквально «на лету». Для повышения производительности в два раза раскройщик iECHO TK4S может комплектоваться вторым инструментальным порталом. Гибкость производства - выполнение разных операций в пределах одного задания - обеспечивается двумя или тремя рабочими модулями, в которые можно установить два или три разных инструмента.

Линейка режущего оборудования iECHO широка и помимо раскройных комплексов iECHO TK4S и режущих плоттеров iECHO PK включает многофункциональные широкоформатные раскройщики серий ВК, ВК3, ВК4 и ротационную высекальную машину для резки этикеток и наклеек. Все оборудование iECHO поставляется в комплекте с мощным профессиональным программным обеспечением, благодаря которому управление станками и подготовка файлов резки осуществляется просто и максимально эффективно.

Поставки оборудования iECHO на перечисленные в статье предприятия осуществила компания «Смарт-Т», которая по итогам 2022 года вошла в тройку ведущих мировых дистрибьюторов компании iECHO. Компания «Смарт-Т» располагает одним из самых крупных в Европе демонстрационных залов, в котором установлено печатное и раскройное оборудование, и где каждый желающий может увидеть технику в работе, протестировать свои материалы и получить от компетентных специалистов «Смарт-Т» исчерпывающую консультацию.

Татьяна Дементьева,  ведущий технический специалист компании «Смарт-Т»

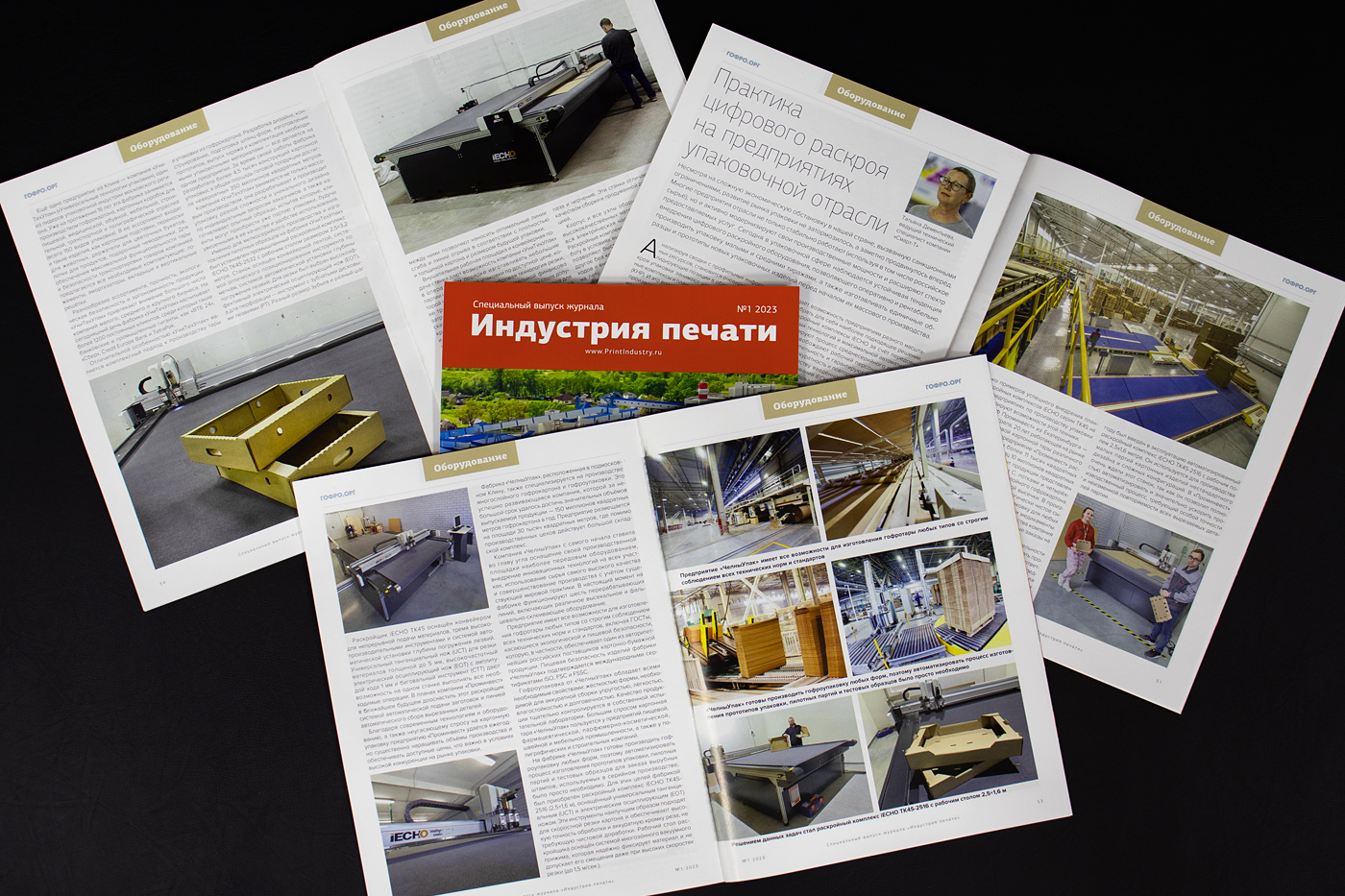

Журнал "Индустрия печати", №1 / 2023
