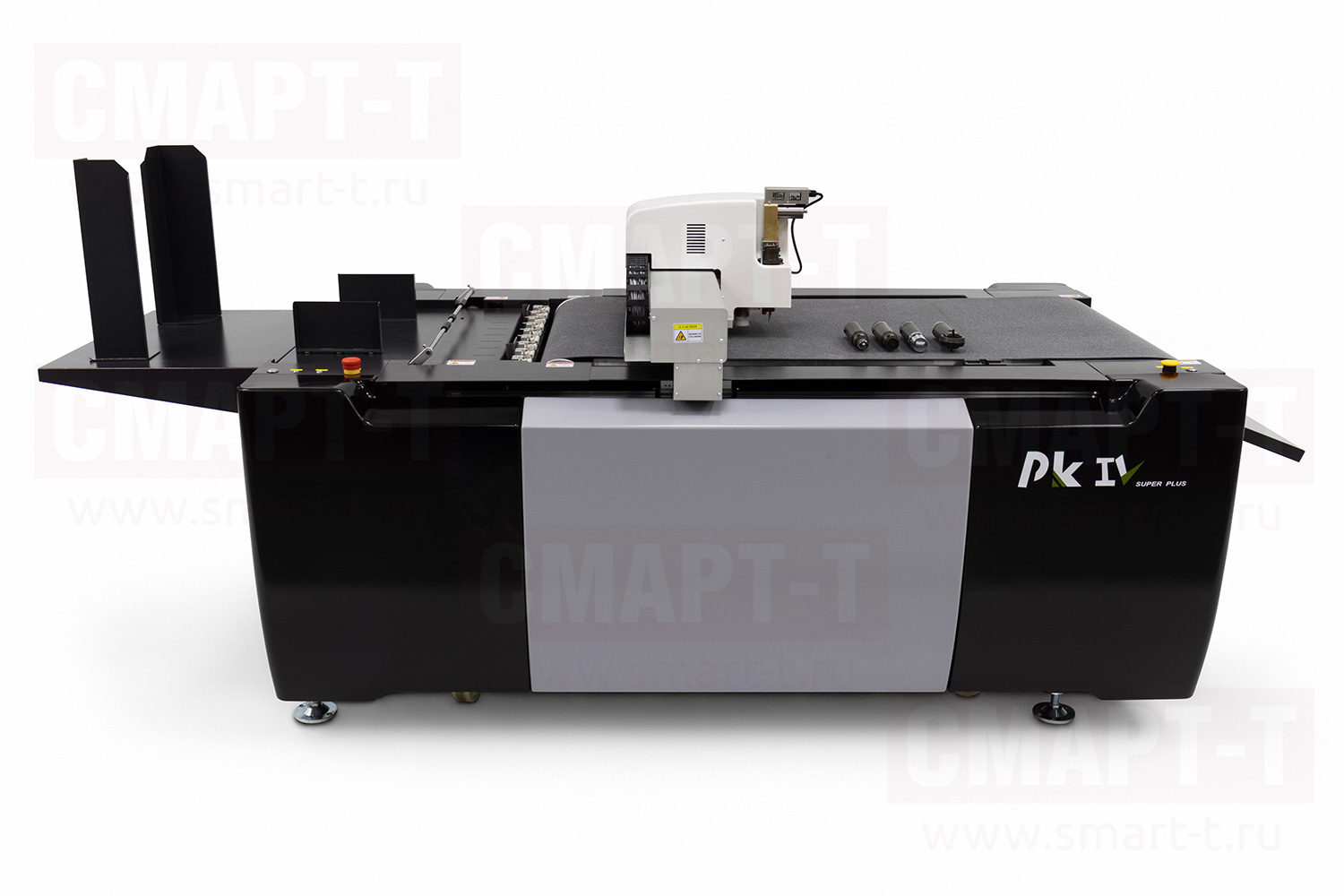

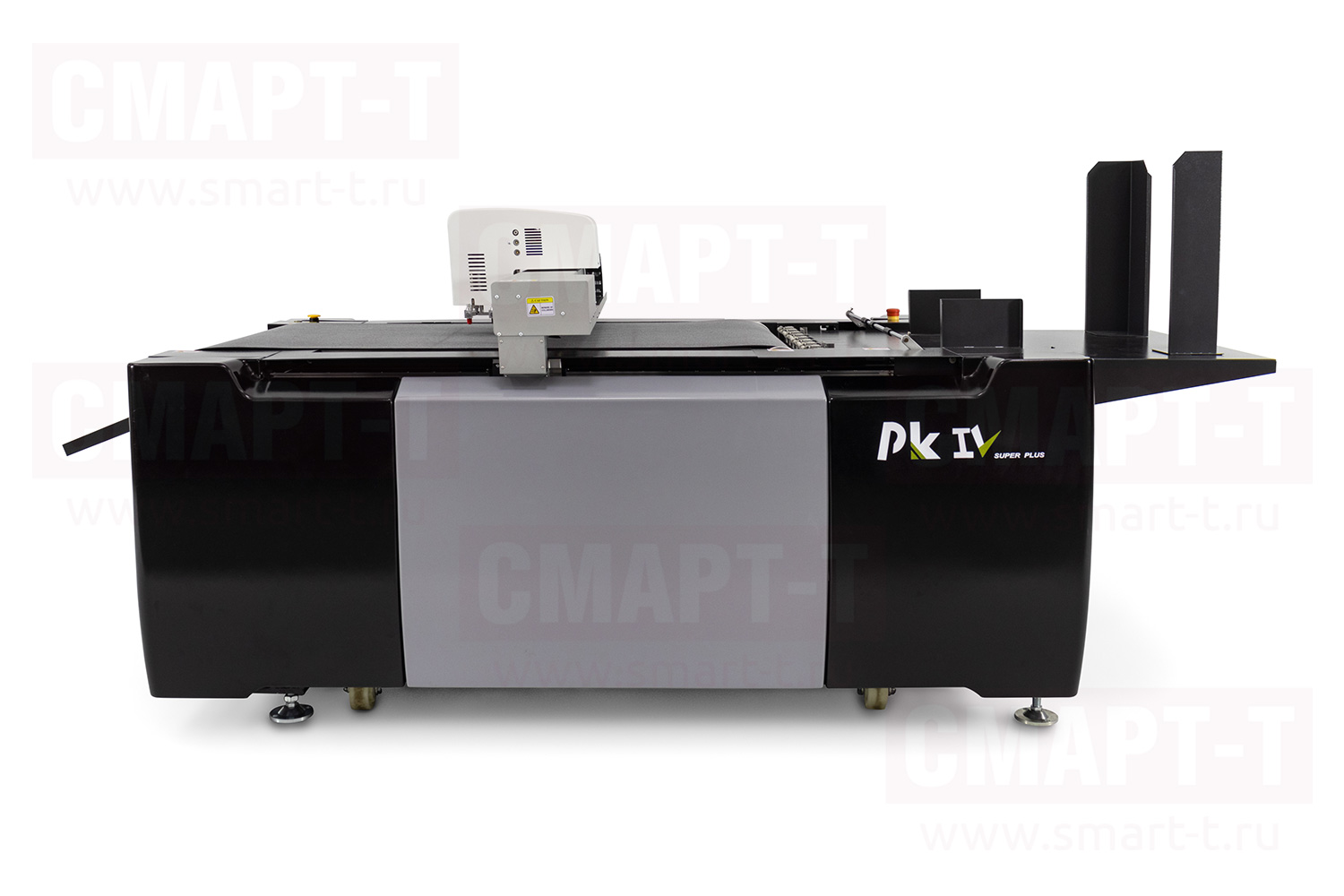

Режущий плоттер iECHO PK4

Новая модель iECHO PK4, помимо расширенного инструментария, отличается от iECHO PK увеличенной скоростью резки, способностью обработки материалов большого веса и толщиной до 16 мм, а также возможностью работы с файлами, подготовленными в самых разных форматах.

Этот компактный станок с интеллектуальными функциями – оптимальное решение для оперативного производства полиграфической продукции небольшими тиражами по индивидуальному заказу. Соответствуя высоким требованиям современных производств, он прекрасно подойдет компаниям, работающим на рынке рекламы, POS-материалов и упаковки.

Режущий плоттер iECHO PK4 - отличное дополнение к полиграфическому оборудованию: офсетным комплексам Heidelberg, KBA, RYOBI, Komori и цифровым машинам Xerox, Konica Minolta, Ricoh, Canon, HP.

Серия PK4 представлена режущими плоттерами с рабочими зонами 1000 х 707 мм и 900 х 1200 мм.

Особенности режущего плоттера iECHO PK4

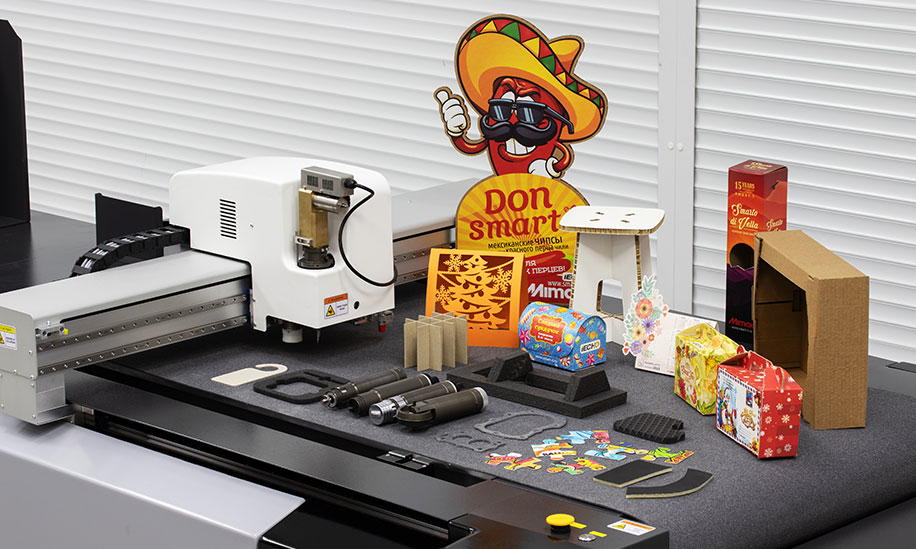

Области применения режущего плоттера iECHO PK4

• Этикетки, наклейки
• POS-материалы (наклейки, этикетки, шелфтокеры, стопперы, вобблеры, ценники, диспенсеры, декоративные магниты, бирки)
• Упаковка
• Полиграфическая продукция (брошюры, флаеры, папки, открытки)
• Дорожные и предупреждающие знаки, знаки безопасности
• Приборостроение (гибкие клавиатуры, панели приборов, шильды)

Возможность комбинирования нескольких операций – контурной резки, надсечки и биговки

• Резка этикеток любой формы.
• Резка/надсечка стикеров.
• Резка/биговка картона любого типа.
• Высокочастотный электрический осциллирующий нож дает возможность работать с такими материалами, как гофрокартон, микрогофрокартон и пенокартон.

Система высокоточного автоматического позиционирования

CCD-камера высокой четкости обеспечивает точное позиционирование различных материалов в автоматическом режиме и прецизионную контурную резку, предотвращая тем самым проблемы, обусловленные человеческим фактором.

Благодаря CCD-камере плоттер может автоматически сканировать метки и выполнять безошибочную контурную резку без вмешательства оператора.

Для удовлетворения различных требований к обработке материалов и абсолютной гарантии точности резки предусмотрены несколько способов позиционирования.

Конструкция плоттера и блок электроники

Основание плоттера представляет собой стальную раму, усиленную несколькими поперечинами для повышения жесткости конструкции и улучшения точности обработки.

Электронная часть станка расположена исключительно компактно и удобно для обслуживания. Весь блок собран в соответствии со всеми международными требованиями к промышленной электропроводке.

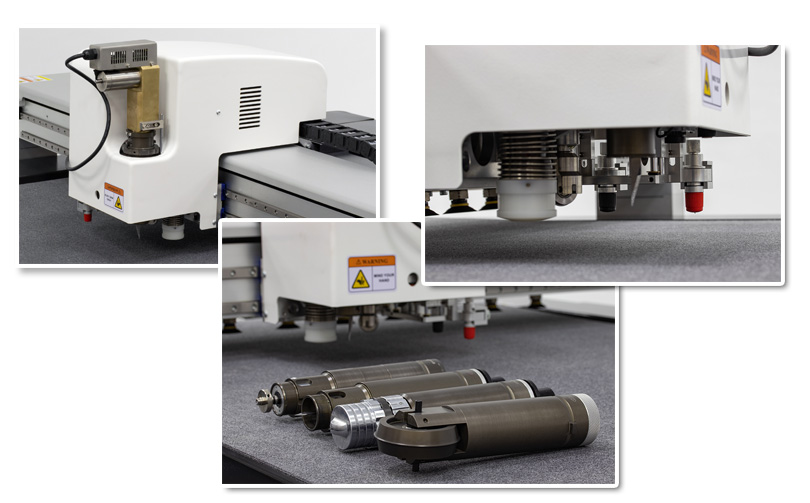

Совместимость с широким набором инструментария

Усовершенствованная система флюгерных ножей

Новая конструкция флюгерных ножей с электроприводом позволяет максимально стабилизировать настройки режущего инструмента, что обеспечивает исключительно точную резку без отклонений ее параметров от заданных установок.

Флюгерные ножи в основном используются для резки самоклеящихся ПВХ-пленок (для производства этикеток). Точное позиционирование инструмента достигается за счет возможности регулировки положения его режущей кромки. Прецизионные настройки ножей позволяют точно и на высокой скорости прорезать пленку, не касаясь подложки.

Биговальный инструмент

Биговальный инструмент предназначен для нанесения линий сгиба на картон, гофрированный картон, гибкий полипропилен, непластифицированный тонкий ПВХ и другие материалы, используемые в производстве упаковки. Для получения наилучших результатов обработки для этого инструмента предусмотрены различные биговальные колеса. Максимальное давление инструмента - 6 кг.

Электрический осциллирующий инструмент (EOT)

Осциллирующий инструмент EOT с поступательно-возвратным перемещением в вертикальной плоскости режет материал за счет высокочастотной вибрации, которую обеспечивает двигатель постоянного тока. Этот инструмент подходит для резки материалов средней плотности - картона, поверхностно и вертикально гофрированного картона, сотовых материалов, ПВХ, ПП, ЭВА, пенополиэтилена. Особенностью осциллирующего инструмента EOT является возможность качественной резки кривых с радиусом изгиба всего 1,5 мм (при правильном подборе лезвия).

Универсальный тангенциальный инструмент (UCT)

Тангенциальный нож наилучшим образом подходит для высокоточной скоростной резки различных материалов толщиной до 5 мм.

Нож Kiss Cut

Инструмент Kiss Cut предназначен для качественной резки самоклеящихся ПВХ-пленок для изготовления рекламных аппликаций и наклеек. Он позволяет прорезать пленку строго до подложки, при этом не провоцируя в процессе резки отделение одного слоя материала от другого.

Для расширения универсальности в плоттере iECHO PK4 могут использоваться и другие инструменты, предлагаемые компанией iECHO.

Функция автоматического останова каретки

Для защиты оператора от возможной травмы и рабочего инструмента от контакта с материалом на каретке плоттера установлены датчики, реагирующие на возникающее препятствие. В случае обнаружения помехи каретка автоматически останавливается и плоттер ставится на паузу до ее устранения. Эта система позволяет не устанавливать дополнительных устройств для защиты оператора (например ограждений) и избежать повреждения инструмента и всего инструментального блока.

Система резки по QR-коду

Функция сканирования QR-кода позволяет извлекать соответствующие файлы резки, сохраненные на компьютере, и обеспечивает быстрый старт рабочих операций. Благодаря этой функции обработка материалов производится в автоматическом режиме, не требуя внимания оператора. Система по завершению предыдущего задания на основании данных, полученных из штрих-кода, считываемого специальной камерой, загружает следующий файл раскроя. Таким образом, благодаря сокращению количества простоев за счет автоматизации обработки заданий, увеличивается общая производительность оборудования.

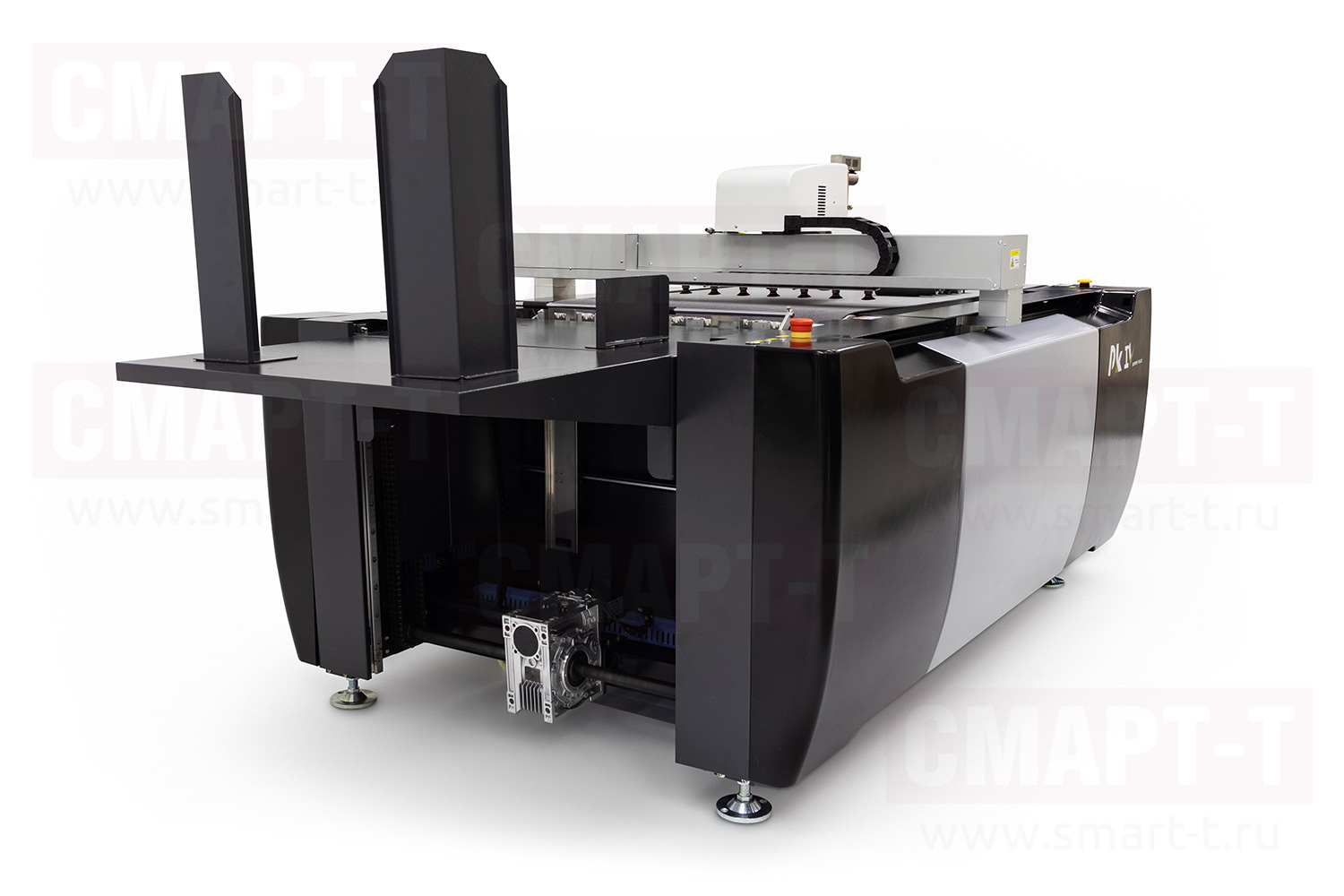

Автоматическая подача материала

Полностью автоматическая система листовой подачи существенно повышает производительность и делает рабочий процесс наиболее эффективным. Сразу после завершения задания автоматический конвейер очень аккуратно укладывает обработанный материал в приемный лоток.

Опционально плоттер iECHO PK4 может комплектоваться рулонной подачей для многотиражного производства этикеток, наклеек и другой продукции из самоклеящихся пленок.

Мощный компьютер с сенсорным дисплеем (опция)

Плоттер iECHO PK4 может быть оснащен промышленным компьютером под операционную систему Windows с установленным на нем управляющим программным обеспечением iECHO и поддерживающим связь по Wi-Fi, что является наиболее прогрессивным и удобным. Большой сенсорный экран компьютера позволяет оператору обходиться без клавиатуры и мыши, чем обеспечивает максимальное удобство управления плоттером, повышенную производительность и исключительную компактность системы управления.

Преимущеста программного обеспечения iECHO PK4

Используемые материалы
Пенокартон с ПС-покрытием	Самоклеящийся винил
Синтетическая ПП-бумага	Пенокартон
Световозвращающие пленки	Картон
Полиэтилен	Гофрированный картон
Макулатурный картон	Гофрированный пластик
АБС	Магнитный винил
